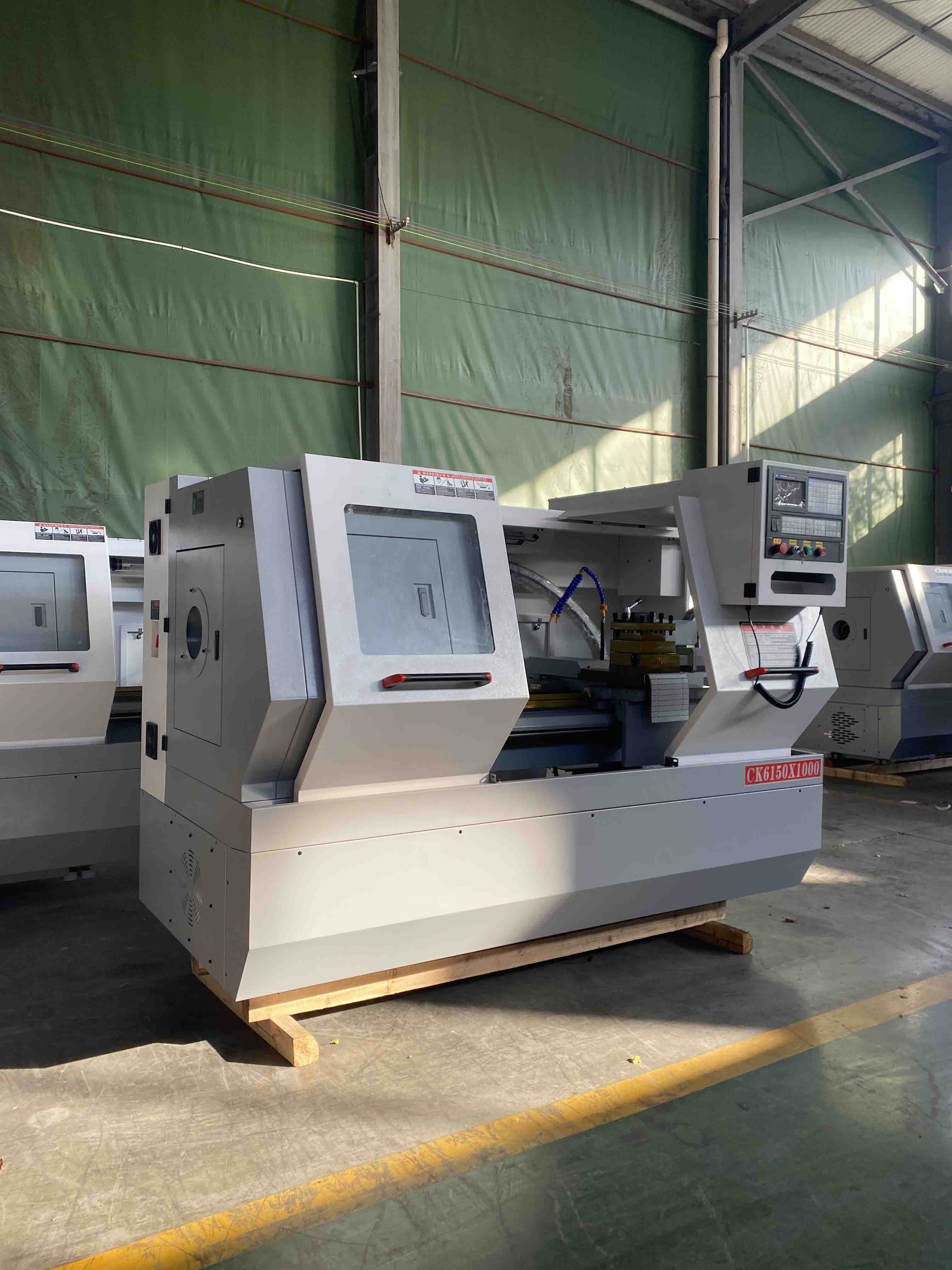

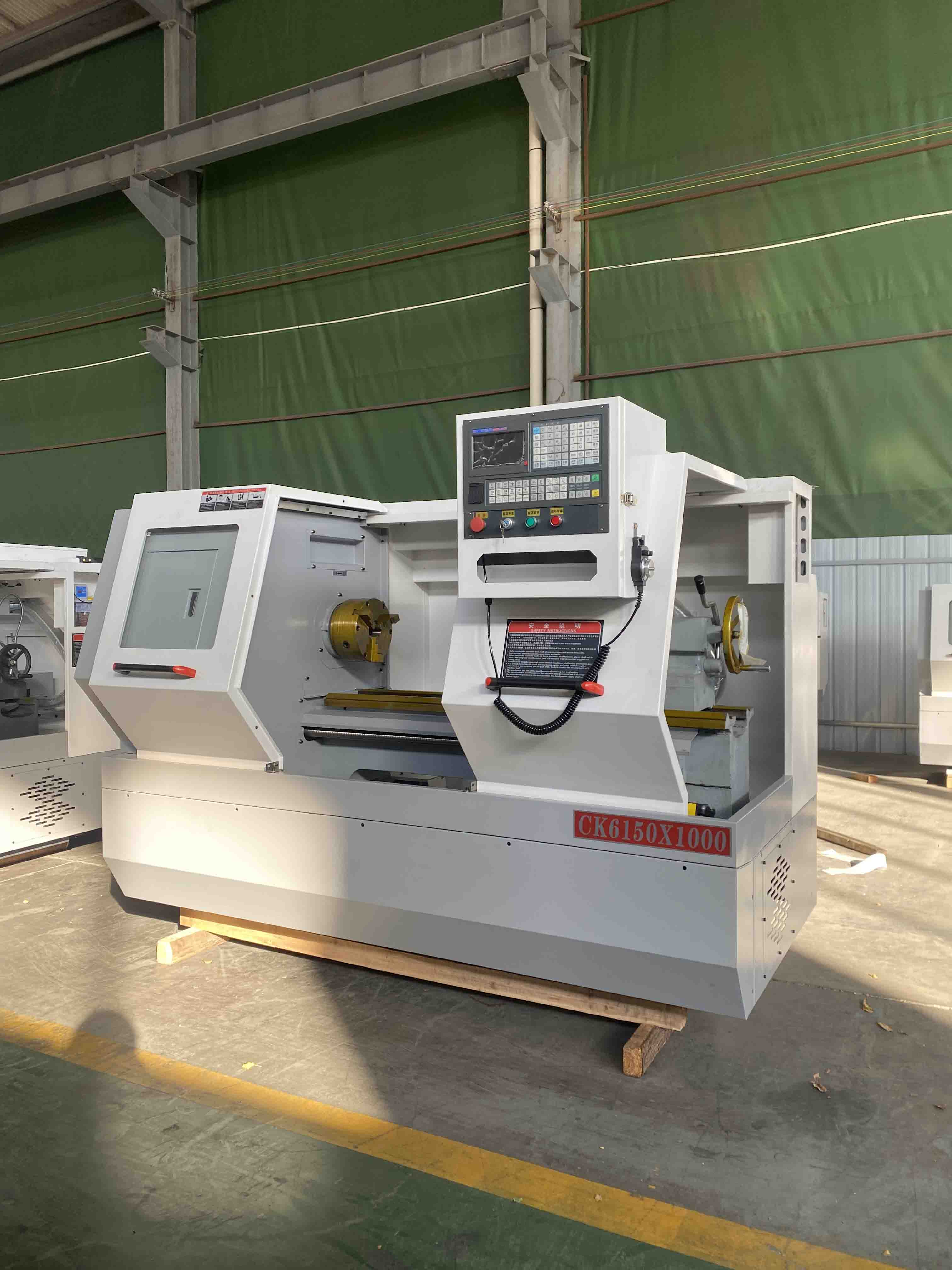

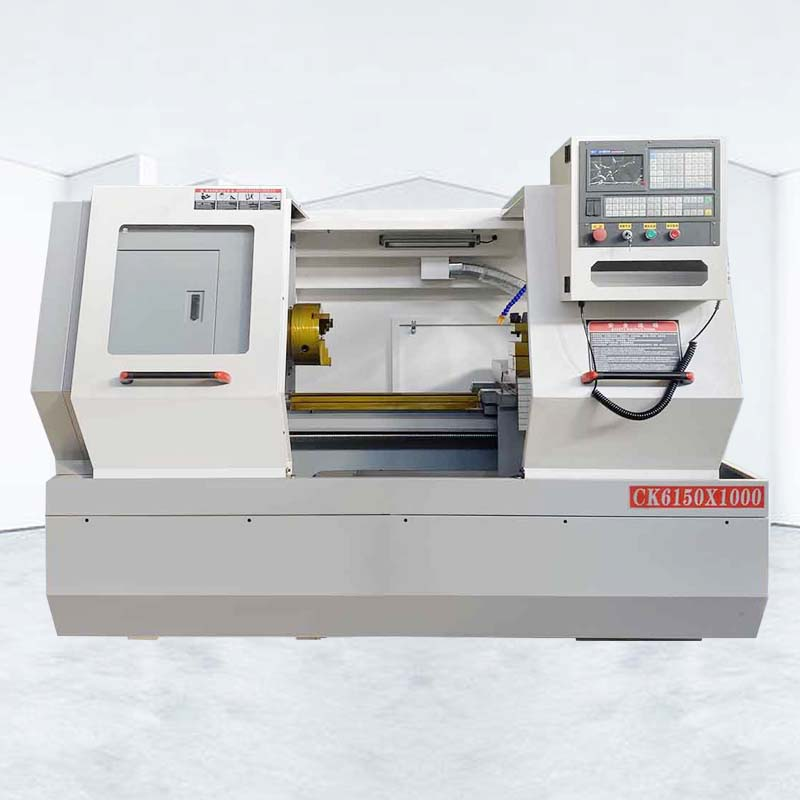

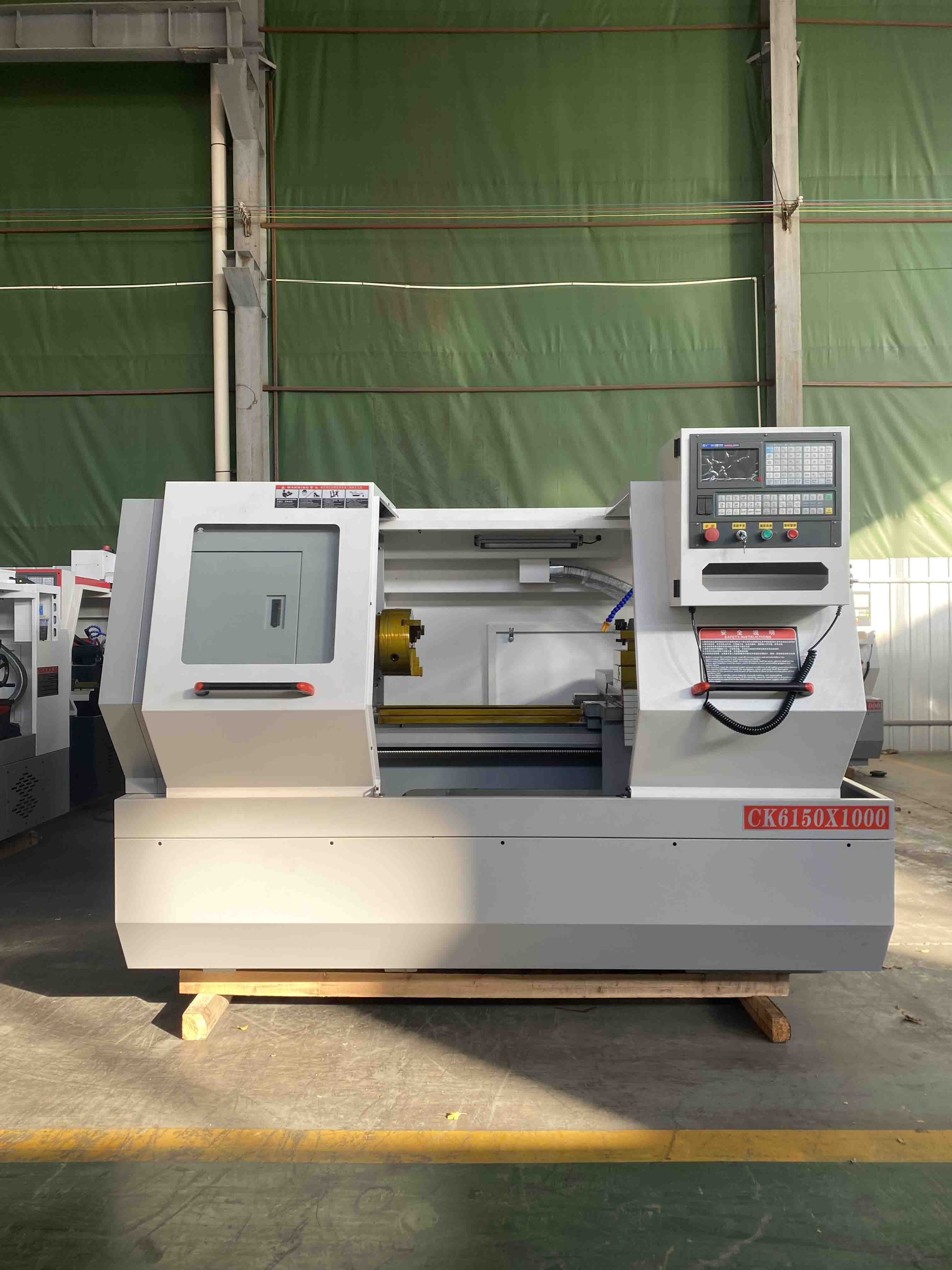

Токарный станок с ЧПУ - это автоматический токарный станок с ЧПУ с высокой точностью и высокой эффективностью. Токарно-фрезерный станок с ЧПУ, оснащенный многопозиционной револьверной головкой или силовой револьверной головкой, имеет широкий диапазон производительности обработки и может обрабатывать линейные цилиндры, наклонные цилиндры, дуги и различные виды резьбы, канавки, червяки и другие сложные детали. Компенсация, дуговая интерполяция и различные функции компенсации сыграли хороший экономический эффект при массовом производстве сложных деталей.
Конфигурация и технические параметры
Вещь | Ед. изм | АЛКК6150*1000 |
Макс качается над кроватью | мм | Φ500 |
Максимальный качели над слайдом | мм | Φ290 |
Максимальный диаметр резки | мм | Φ500 |
Максимальная длина обработки | мм | 1000 |
Максимальный ход оси X/Z | мм | 300/1000 |
Минимальная единица смещения по оси X/Z | мм | 0,001 |
Диаметр отверстия шпинделя | мм | F82 |
Скорость быстрого перемещения по осям X/Z | м/мин | 6/8 |
Диаметр втулки задней бабки | мм | F65 |
Ход втулки задней бабки | мм | 130 |
Масса | Кг | 2500 |
Размер машины | мм | 3030*1600*2050 |
Токарный станок с ЧПУ Токарный центр с ЧПУ с высокой точностью и высокой жесткостью имеет встроенную горизонтальную конструкцию станины высокого-низкого типа, горизонтальный и высокопрочный механический шпиндель коробчатого типа, дополнительную 12-позиционную револьверную головку с сервоприводом и 12-позиционную револьверную головку с электроприводом, а также привод Y- функция оси Револьверная головка, встроенная внешняя защита и независимая полная внутренняя система защиты,
Высокая стабильность, благодаря глубокому анализу конечных элементов для оптимизации внутренней реберной структуры основания, жесткость основания лучше, деформация более стабильна, а волна вибрации ниже. Основные отливки свободны от внутренних напряжений. После искусственного старения и естественного старения стандарты точности и качества улучшаются. Токарная обработка с ЧПУ сочетает в себе жесткость, точность, стабильность и защиту окружающей среды. Это надежный выбор для высокотехнологичного производства.
Высокая скорость и точность являются вечными целями разработки 3-осевого токарного станка с ЧПУ. С быстрым развитием науки и техники ускоряется скорость замены электромеханических изделий, а также все выше и выше требования к точности и качеству поверхности обработки деталей.
Чтобы удовлетворить потребности этого сложного и изменчивого рынка, современные автоматические токарные станки с ЧПУ развиваются в направлении высокоскоростной резки, сухой резки и квазисухой резки, а точность обработки постоянно улучшается.
С другой стороны, успешное применение электрических шпинделей и линейных двигателей, керамических шарикоподшипников, низкотемпературных высокоскоростных шарико-винтовых пар с высокоточным полым внутренним охлаждением с большим ходом и сильным охлаждением шариковой гайки, а также пар линейных направляющих с шариком. сепараторы и другие функциональные компоненты станков. Выход на рынок также создает условия для разработки токарных станков с ЧПУ с плоской станиной, обеспечивающих высокую скорость и точность.
Горизонтальный токарный станок с ЧПУ используется для токарной обработки длинных осевых размеров или небольших дисковых деталей.
