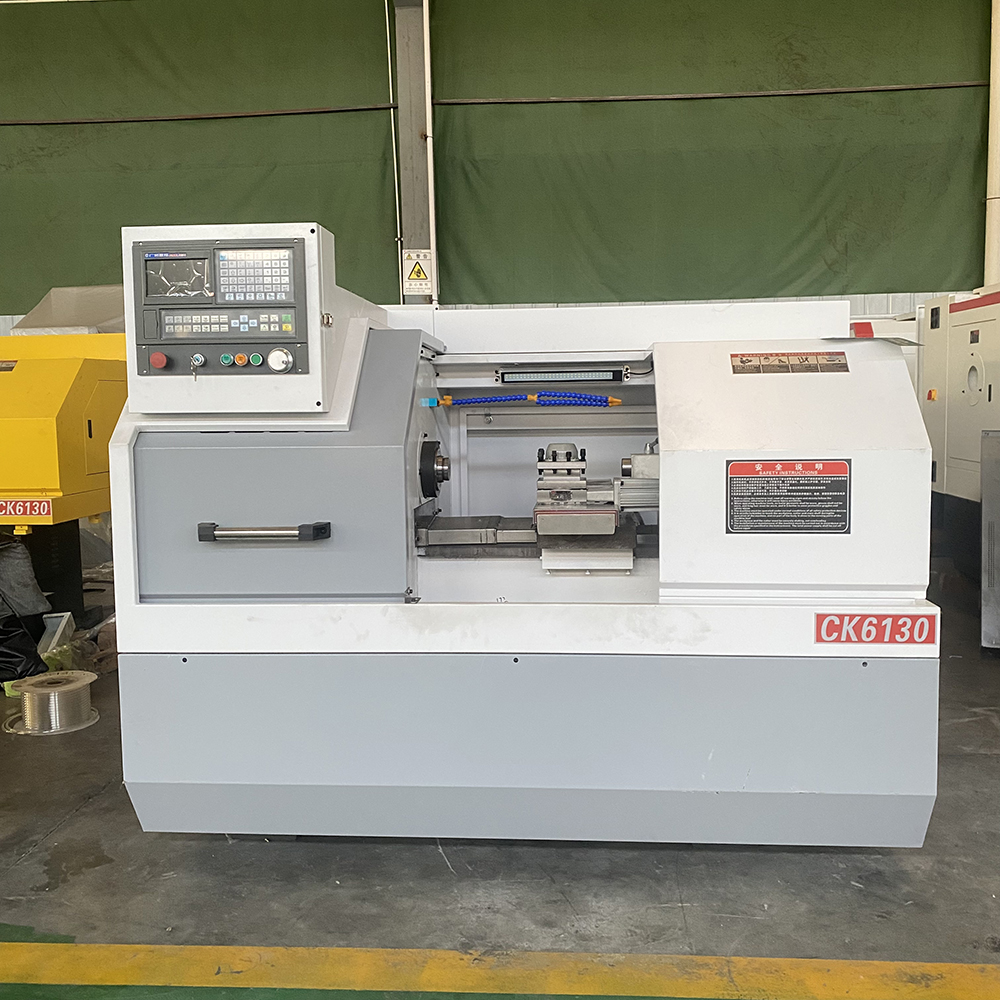

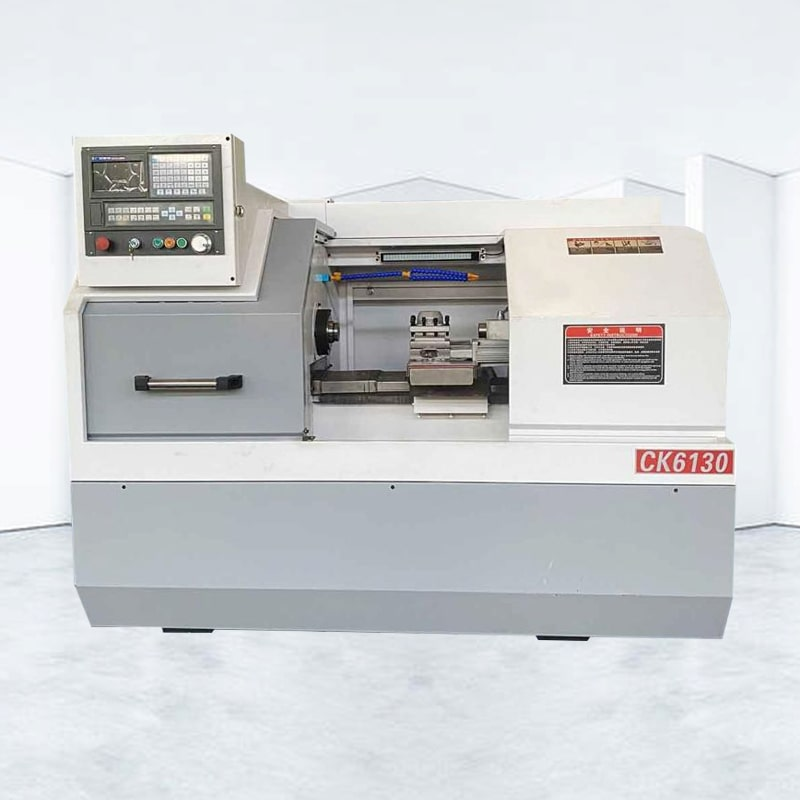

Автоматический токарный станок с ЧПУ Токарный станок с ЧПУ представляет собой высокоточный и высокопроизводительный автоматический станок. Оснащенный многопозиционной револьверной головкой или динамической револьверной головкой, станок имеет широкий диапазон производительности обработки, который может обрабатывать линейные цилиндры, наклонные цилиндры, дуги и различные резьбы, канавки, червяки и другие сложные детали с линейной интерполяцией, дуга Интерполирует различные функции компенсации и дает хороший экономический эффект при массовом производстве сложных деталей.
Конфигурация и параметры оборудования
Вещь | Ед. изм | ALCK6130 |
Макс качается над кроватью | мм | Φ300 |
Крутящий момент двигателя по оси X | 4 Нм | |
Момент двигателя по оси Z | 4 Нм | |
Максимальный качели над слайдом | мм | Φ130 |
Диаметр отверстия шпинделя | мм | F48 |
С полым тяговым стержнем через отверстие | мм | Φ40 |
Ограничение скорости шпинделя | об/мин | 2200 |
Нож квадратный размер | мм | □20×20 |
Скорость быстрого перемещения в направлении X/Z | м/мин | 6/8 |
Х ход | мм | 280 |
ход Z | мм | 500 |
Мощность главного двигателя | кВт | 3 |
Точность повторного позиционирования по оси X | мм | 0,01 |
Точность повторного позиционирования по оси Z | мм | 0,01 |
Вес машины | Кг | 950 |
Размеры (длина × ширина × высота) | мм | 1600×1100×1650мм |
1. Высокая точность обработки и стабильное качество обработки;
2.Многокоординатная связь может быть выполнена, а детали сложной формы могут быть обработаны;
3. При изменении обрабатываемых деталей обычно необходимо изменить только программу ЧПУ, что может сэкономить время на подготовку производства;
Сам токарный станок с ЧПУ обладает высокой точностью и жесткостью, может выбирать подходящий объем обработки, а производительность высокая (обычно в 3-5 раз выше, чем у обычных станков);
4. Токарная обработка с ЧПУ имеет высокую степень автоматизации, что позволяет снизить трудоемкость;
5. Более высокие требования к качеству для операторов и более высокие технические требования к обслуживающему персоналу.
1. В направляющих токарных станках с ЧПУ и седельных направляющих используются жесткие направляющие, изготовленные из специальных материалов. После высокочастотной закалки
Сверхтвердый и износостойкий, прочный и с хорошей точностью обработки.
2. Автоматический токарный станок с ЧПУ использует шариковый винт известной марки и высокоточный винтовой подшипник.
Токарный станок с ЧПУ по металлу имеет широкий спектр применения: авиационная промышленность, аэрокосмическая промышленность, судостроение, автомобилестроение, производство оружия, производство энергетического оборудования, производство металлургического оборудования, производство машиностроения, производство пресс-форм, производство электронного информационного оборудования и т. д.
