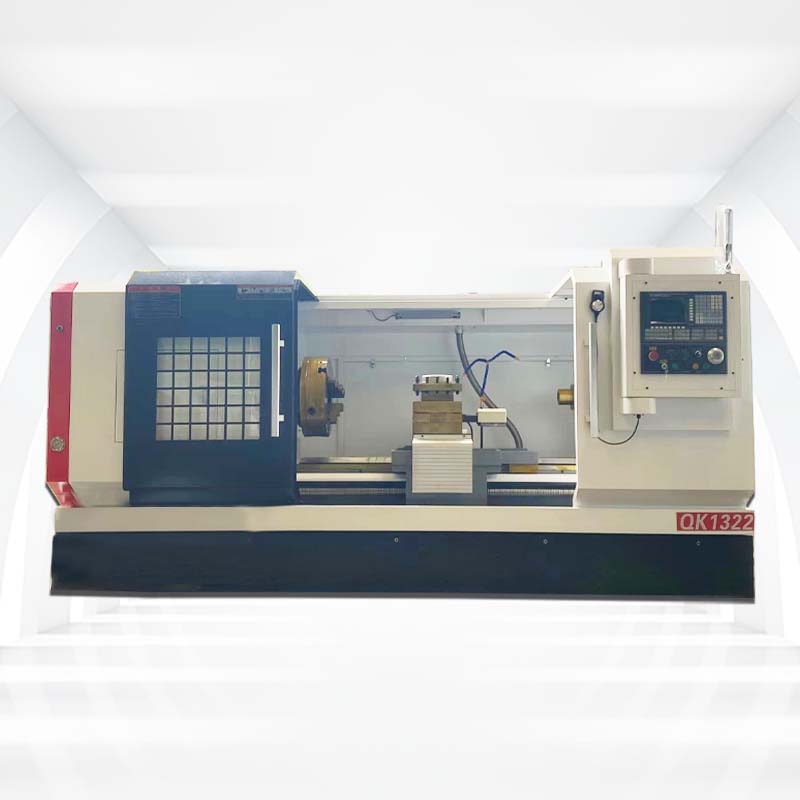

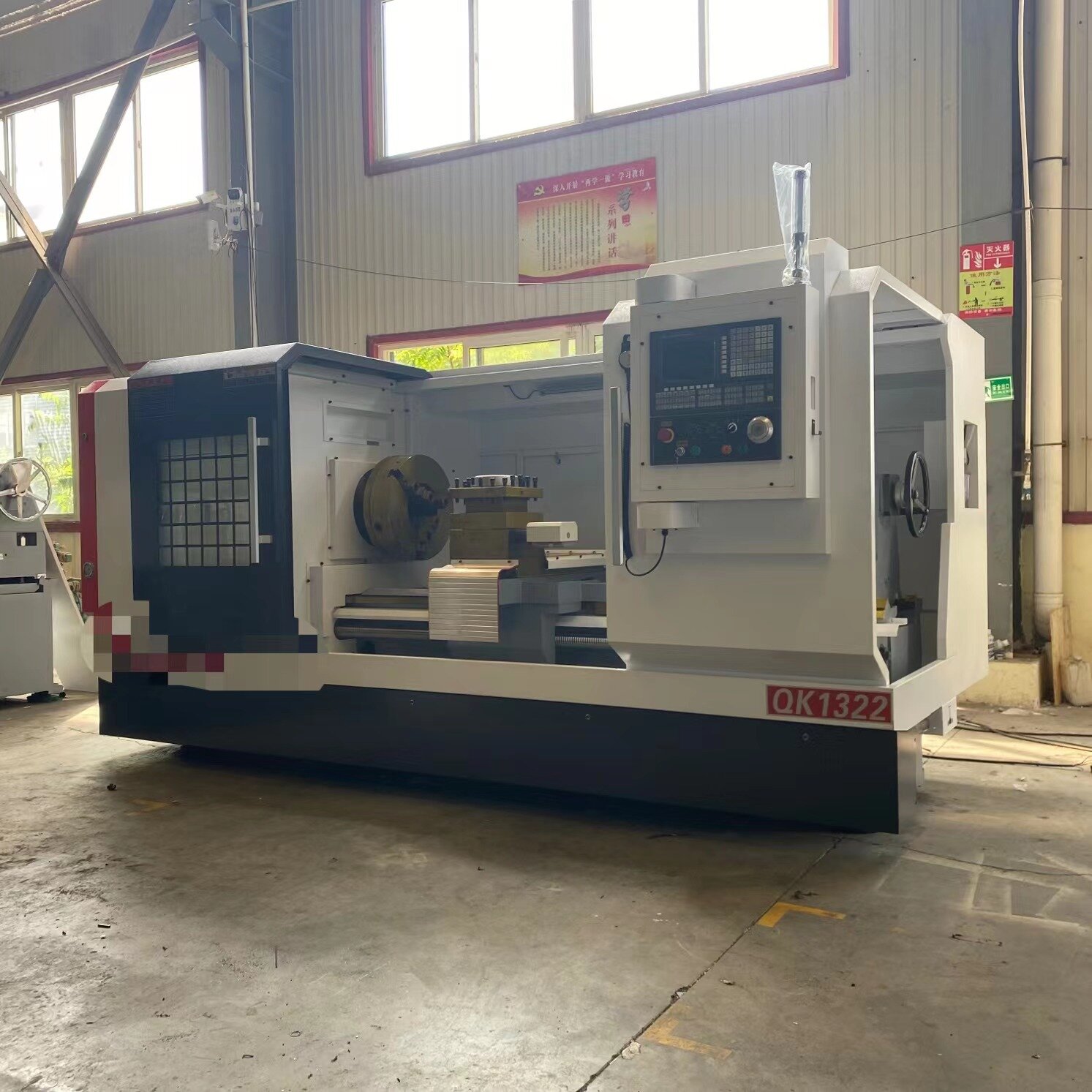

Máquina automática de roscar de tuberías NC pesadas
La máquina de roscado de tuberías NC se desarrolla para el torneado de roscas de tuberías en campos petrolíferos y es adecuada para varios tipos de tornos de roscado de tuberías. La máquina también se puede utilizar como un torno NC ordinario para procesar formas complejas, como mangas de eje, piezas de disco.
El modo de sujeción de doble Chuck se utiliza en el torno CNC de hilo de tubería
Principales parámetros técnicos
| Proyecto | Contenido | Unidad | ALQK1322 |
| Tratamiento | Diámetro máximo de giro de la cama | Mm | Φ630 |
| Ámbito de aplicación | Diámetro máximo de giro de la diapositiva | Φ630 | |
| Longitud máxima de procesamiento | Mm | 1500 | |
| Diámetro máximo de mecanizado | Mm | Φ630 | |
| Diámetro máximo de la barra | Mm | Φ330 | |
| Diámetro del orificio del husillo | Mm | Φ220 | |
| Cono del agujero del husillo | 1:20 | ||
| Alimentación | Movimiento del eje X / Z | Mm | 350/1500 |
| Diámetro del tornillo del eje X / z × tono | Mm | φ3208/φ5010 | |
| Número de estaciones | 4 | ||
| Especificación de la herramienta: torneado / perforación | Mm | 32/40 | |
| Motor | Potencia del motor del husillo | Kilovatio | 11 |
| Par motor del husillo | Nanometro | 48 | |
| Otros | Capacidad de la batería | Kilovatio | 15 |
| Peso de la máquina | Kg | 4200 | |
| Dimensiones de la máquina: L × W × H | Mm | 3750/1830/1900 |
Tenga en cuenta que la longitud de la cama se puede personalizar para satisfacer las necesidades reales del cliente
Características de la máquina de roscar de tuberías CNC:
1. Máquina de fundición de alta rigidez para tornos NC
2. Rodamientos de husillo de alta precisión para tornos CNC
3. El carril guía de la máquina herramienta de control numérico almazakl ha sido endurecido industrialmente
Ventajas del torno CNC horizontal
1. Hemos instalado TRB (rodamiento cónico) en este torno para aumentar la rigidez del husillo.
2, el agujero del husillo es grande, la parte delantera y trasera está equipada con doble Chuck, usted puede elegir el Chuck eléctrico a voluntad.
3. La superficie de la diapositiva del cuerpo de la cama se ha endurecido con ultra - Audio, y es duradera. La diapositiva de la silla de montar se trata con recubrimiento resistente al desgaste para evitar el arrastre.
4. La velocidad de rotación del husillo stepless está controlada por servo, el par es pequeño y la precisión es alta.
5. Establecer un sistema de autolubricación, fácil mantenimiento.
Aplicación
Almazakl CNC Automatic NC lathe is used for High Burr Turning Operations, including coarsening of Iron casting. La dirección principal es el mecanizado en bruto de piezas grandes y el giro de productos semiacabados.
