Токарный станок с ЧПУ ALCK6160X1000 оснащен мощным шпинделем для высокоскоростных операций вращения и резки. Шпиндель обычно использует функцию регулирования скорости преобразования частоты для адаптации к различным потребностям обработки.
СТАНДАРТНАЯ КОНФИГУРАЦИЯ
1.Turret: станция электроинструмента.
2. Система ЧПУ: GSKTB3, серводвигатель и привод.
3. Патрон: Пневматические цанги.
4.Инструмент: Инструмент группового типа.
5. Система охлаждения.
6. Облегчить систему.
7. Автоматическая система смазки.
ДОПОЛНИТЕЛЬНАЯ КОНФИГУРАЦИЯ
1. Система ЧПУ: Siemens, Fanuc, KND.
2. Патрон: Гидравлический патрон, пневматический патрон..
4.Башня:
(1) .6станция электроинструмента.
(2) пост электроинструмента с 8 станциями.
5.Feeder:Автоматическая подача прутка.

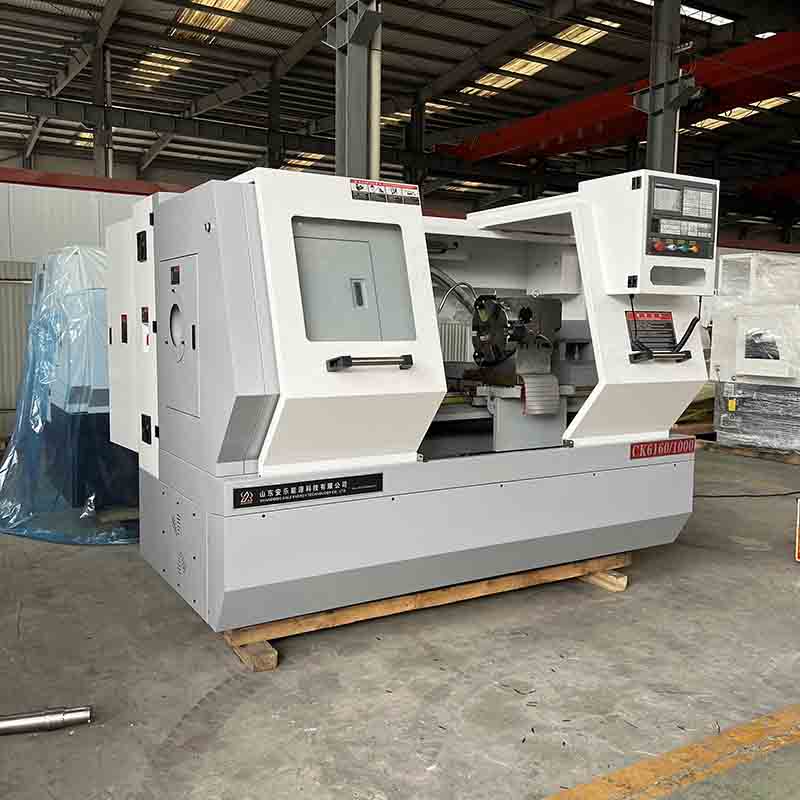

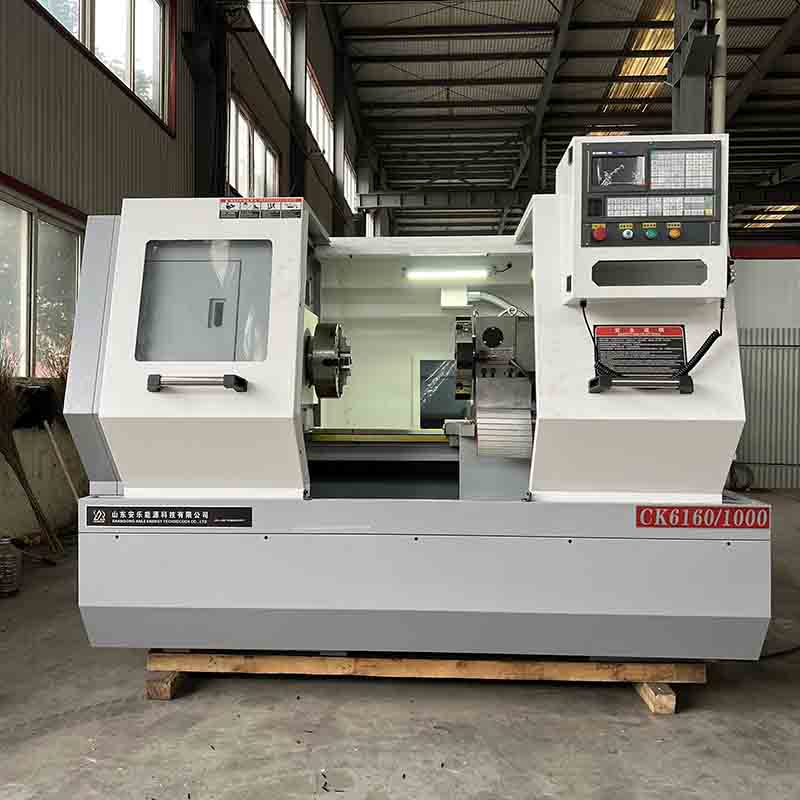

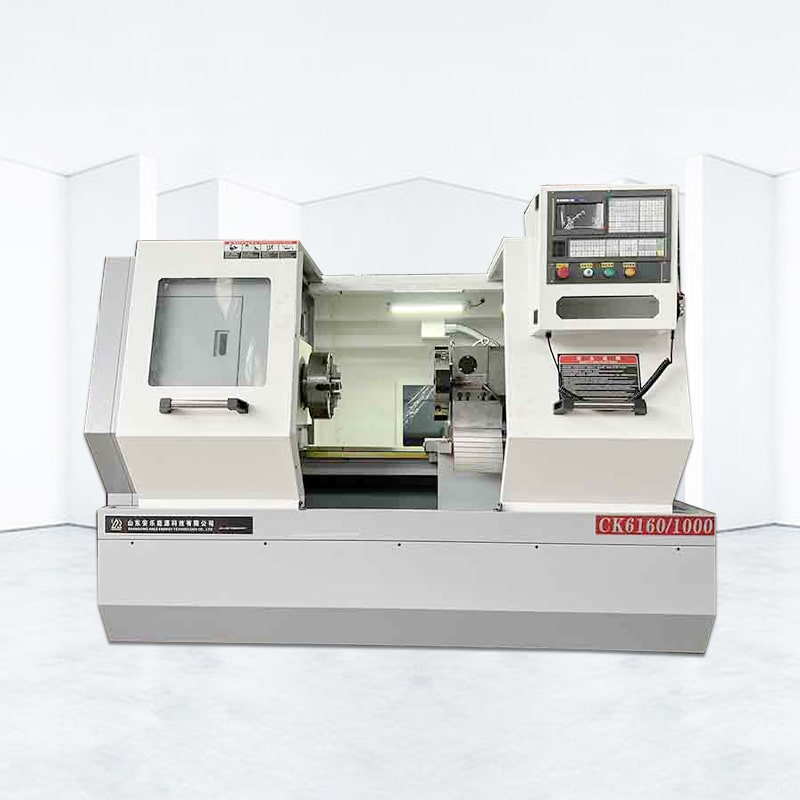

ALCK6160X1000 Токарный станок с ЧПУ
1. Тип станка: токарный станок с ЧПУ ALCK6160X1000 представляет собой большой токарный станок с ЧПУ с поперечным сечением. Он оснащен встроенной станиной из чугуна, которая обладает высокой жесткостью и стабильностью и подходит для обработки средних и больших заготовок.
2. Производительность: Токарный станок с ЧПУ имеет большой размер обработки и грузоподъемность. Обычно максимальный диаметр обработки токарного станка с ЧПУ ALCK6160X1000 составляет 1600 мм, а максимальная длина обработки — 1000 мм.
3. Система числового управления: Примите передовую систему числового управления, такую как Siemens, Fanuc или Mitsubishi и т. Д., С функцией программирования и операционным интерфейсом, которая может реализовать высокоточное управление обработкой. Система числового программного управления может осуществлять точное позиционирование заготовки, настройку параметров резки и контроль процесса обработки.
4. Система шпинделя: оснащена мощным шпинделем, который может осуществлять высокоскоростное вращение и операции резки. Шпиндель обычно использует функцию регулирования скорости преобразования частоты для адаптации к различным потребностям обработки.

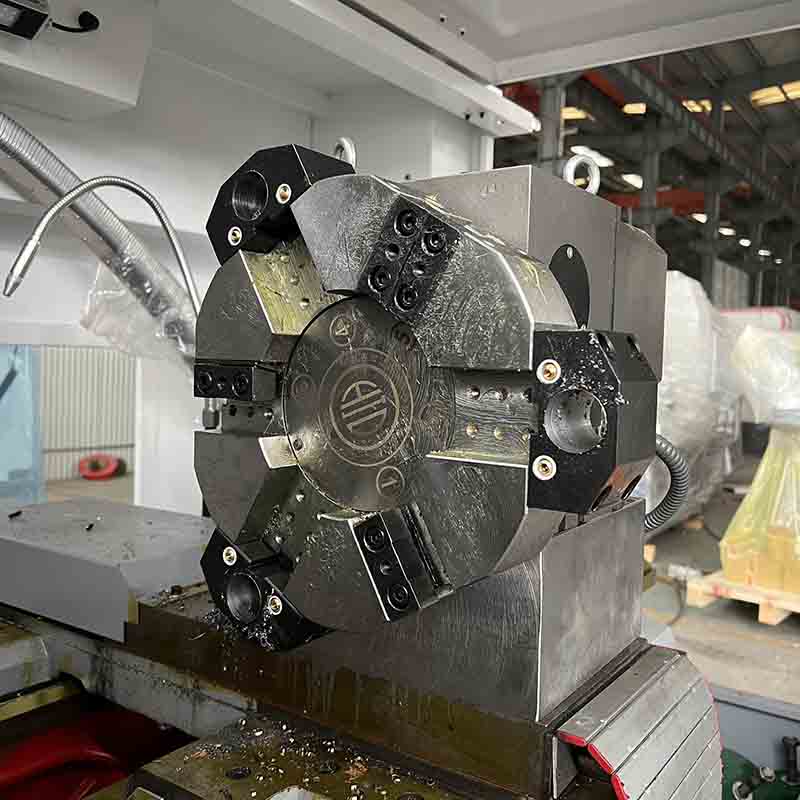

5. Система держателя инструмента: включая держатель инструмента и револьверную головку, используемую для установки инструмента и операций резки. Система держателей инструментов обычно имеет функции многостанционной автоматической смены инструмента и быстрого позиционирования для повышения эффективности производства.
6. Система инструментов: оснащена специальной системой инструментов для удовлетворения требований обработки различных заготовок. Система режущего инструмента спроектирована разумно и может удовлетворить потребности сложной технологии обработки.
7. Система трансмиссии: используется точная конструкция трансмиссии и сервопривод для обеспечения высокой точности и стабильного движения обработки.
8. Автоматическая система смазки: обеспечивает автоматическую смазку каждой части станка, снижает трение и износ и продлевает срок службы станка.
9. Система охлаждения: оснащена системой циркуляции охлаждающей жидкости для охлаждения зоны резки, снижения температуры обработки и повышения эффективности резки.
10. Защитное устройство: оснащено защитными устройствами, такими как защитная дверь, защитная крышка и кнопка аварийной остановки, для обеспечения безопасности операторов.
ALCK6150X1000 Токарный станок с ЧПУ с плоской станиной
Конфигурация и параметры оборудования
Модель | Единица | ALCK6160X1000 |
Максимальный диаметр поворота станины | мм | Φ600 |
Максимальный диаметр поворота каретки | мм | Ф310 |
Максимальный диаметр резки | мм | Φ500 |
Максимальная длина обработки | мм | 1000 |
Максимальный ход оси X/Z | мм | 300/(1000/1500) |
Минимальная единица смещения по оси X/Z | мм | 0,001 |
Диаметр отверстия шпинделя | мм | Ф82 (105/130) |
Ось X/Z | Н.м | 5/7,5 |
Скорость быстрого перемещения по осям X/Z | м/мин | 6/8 |
Повторная точность позиционирования резцедержателя | мм | ≤0,004 |
Диаметр втулки задней бабки | мм | Φ75 |
Ход втулки задней бабки | мм | 200 |
Размер машины (длина×ширина×высота) | мм | 2940*1400*1700 |
Спрос на электроэнергию (мощность/ток) | кВт/А | 15кВт/20А |
Чак | Ручной трехкулачковый патрон 320 мм. |
