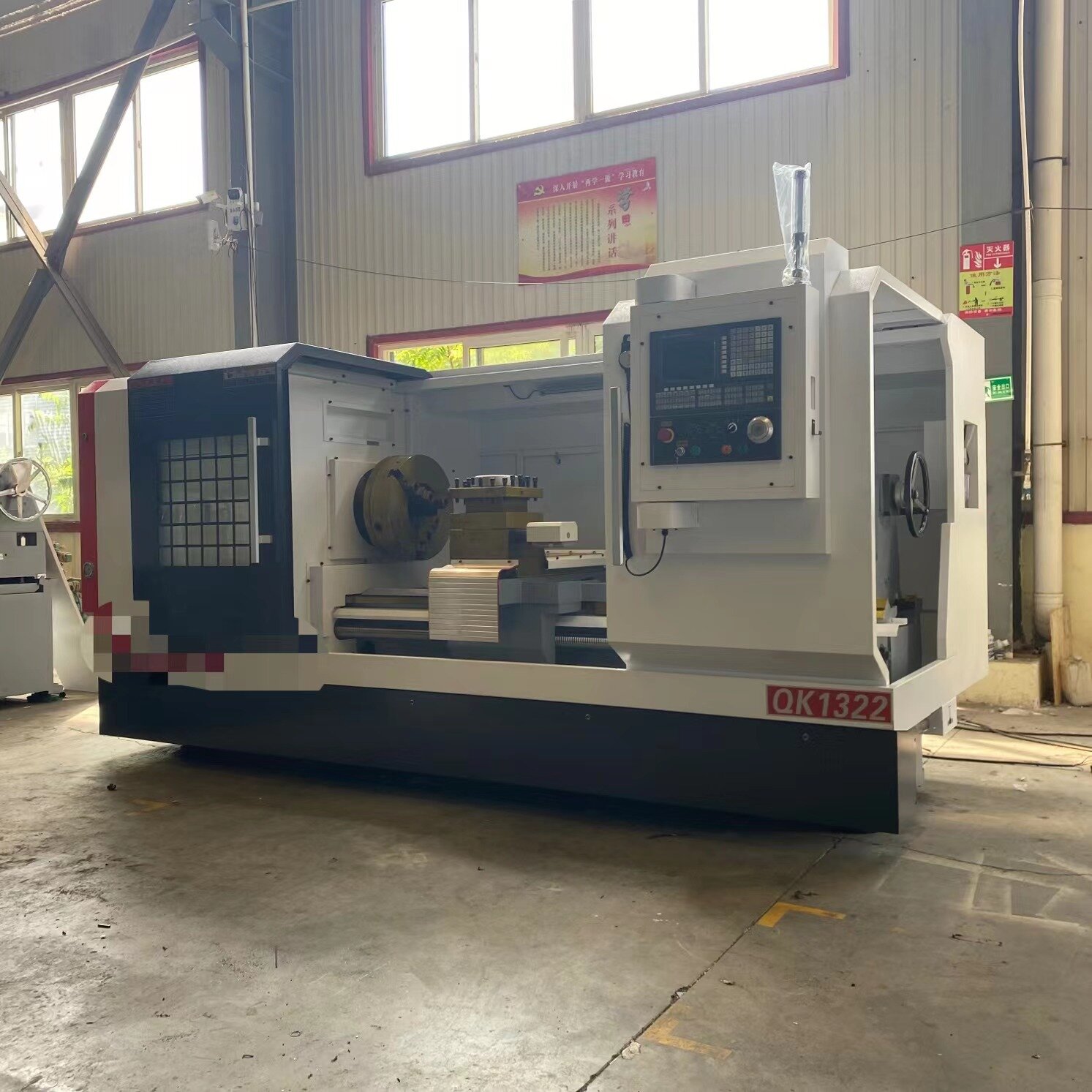

автомат для нарезки резьбовых труб
станок для нарезания резьбы в трубе с ЧПУ разработан для нарезания резьбы в нефтепромыслах, пригоден для различных типов труб и резьб. станок может также обрабатывать сложные формы, такие как втулка, дисковые детали, как обычные станки с цифровым управлением.

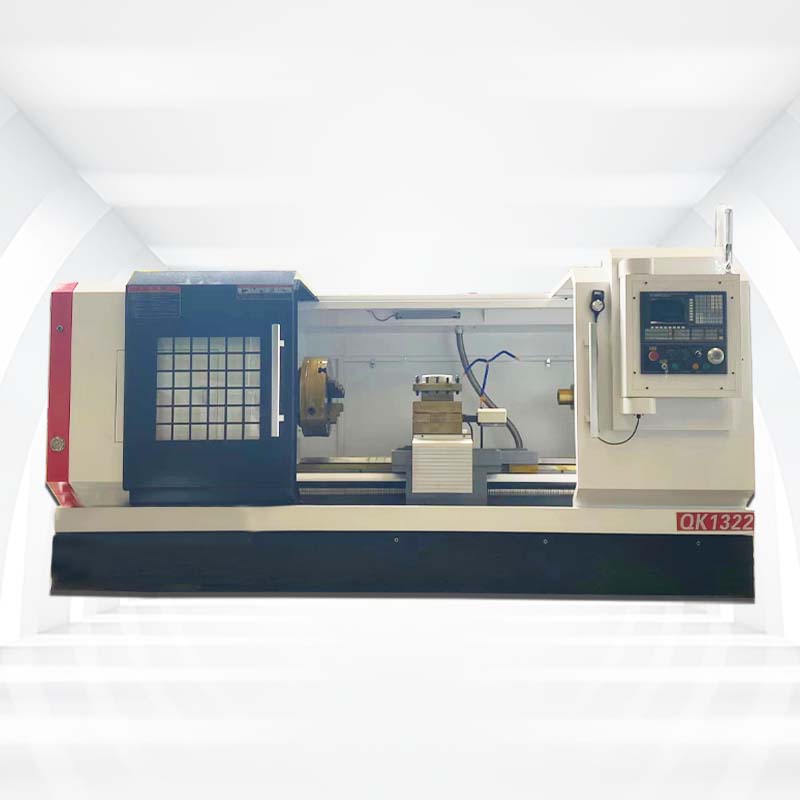

Cnc резьбонарезной станок с цифровым управлением
главный технический параметр
| Проект | вмещающий предмет | единица | ALQK1322 |
| обработка | максимальный диаметр разворота постели | мм миллиметр | Φ630 |
| Сфера применения | максимальный диаметр разворота лыжи | Φ330 | |
| максимальная длина обработки | мм миллиметр | 1500 | |
| максимальный диаметр обработки | мм миллиметр | Φ630 | |
| максимальный диаметр арматуры | мм миллиметр | Φ330 | |
| диаметр проходного отверстия шпинделя | мм миллиметр | Φ220 | |
| конус главного вала | 1:20 | ||
| кормить | смещение оси X / Z | мм миллиметр | 350/1500 |
| диаметр шпинделя x / z | мм миллиметр | φ3208/φ5010 | |
| количество станций | 4 | ||
| инструмент спецификация: токарная / расточная скважина | мм миллиметр | 32/40 | |
| мотор | мощность шпинделя | квт киловатт | 11 |
| крутящий момент шпинделя | нанометр | 48 | |
| Прочее | емкость батареи | квт киловатт | 15 |
| вес машины | кг килограмм | 4200 | |
| размер станка: длина х ширина х высота | мм миллиметр | 3750/1830/1900 |
обратите внимание, что длина кровати может быть настроена по реальной потребности клиента
особенности резьбового станка для труб CNC:
станок с высокой жесткостью литья
шпиндельный подшипник с высокой точностью
3. направляющая станка ALMAZAKL после промышленной закалки
преимущество горизонтальных станков с цифровым управлением
1. на этом станке мы установили TRB (конический подшипник качения), чтобы увеличить жесткость шпинделя.
2, главный вал отверстия большой, передний и задний установить двойной патрон, вы можете выбрать электрический Чак.
3, кровать скользящей поверхности после ультразвуковой закалки, долговечность. седло рельсов обрабатывается износостойким покрытием, чтобы избежать ползания.
4, бескаскадного шпинделя скорость вращения сервоприводом, крутящий момент малый, точность высокая
5, установить самосмазывающую систему, удобно для обслуживания.
применение
станок CNC ALMAZAKL используется для шлифовки высокошерстных бортов, в том числе для черной обработки отливок чугуна. главное направление - грубая обработка крупных деталей и токарное обтачивание полуфабрикатов.
