El torno CNC ALCK6160X1000 está equipado con un husillo de alta potencia para operaciones de corte y rotación de alta velocidad. El husillo generalmente adopta la función de regulación de velocidad de conversión de frecuencia para adaptarse a diferentes necesidades de procesamiento.
CONFIGURACIÓN ESTÁNDAR
1. Torreta: poste de herramienta eléctrica de estación.
2. Sistema CNC: GSKTB3, servomotor y accionamiento.

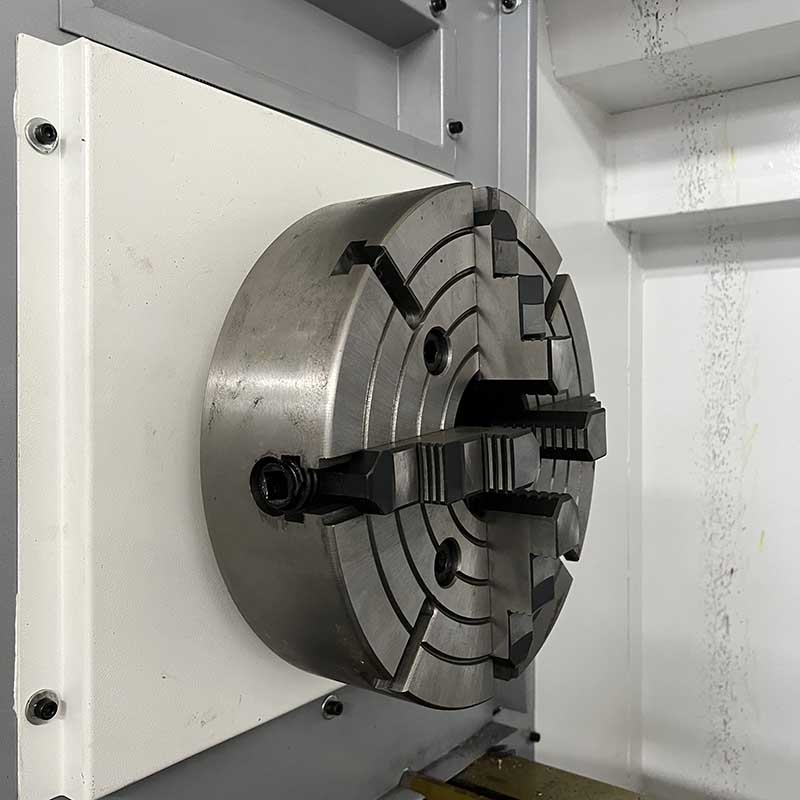

3. Mandril: Pinzas neumáticas.
4. Herramienta: Herramienta tipo pandilla.
5. Sistema de refrigeración.
6. Sistema de iluminación.
7. Sistema de lubricación automática.
CONFIGURACIÓN OPCIONAL
1. Sistema CNC: Siemens, Fanuc, KND.
2. Mandril: mandril hidráulico, mandril neumático ..
4.Torreta:
(1). Puesto de herramientas eléctricas de 6 estaciones.
(2) Puesto de herramientas eléctricas de 8 estaciones.
5.Alimentador: alimentador automático de barras.

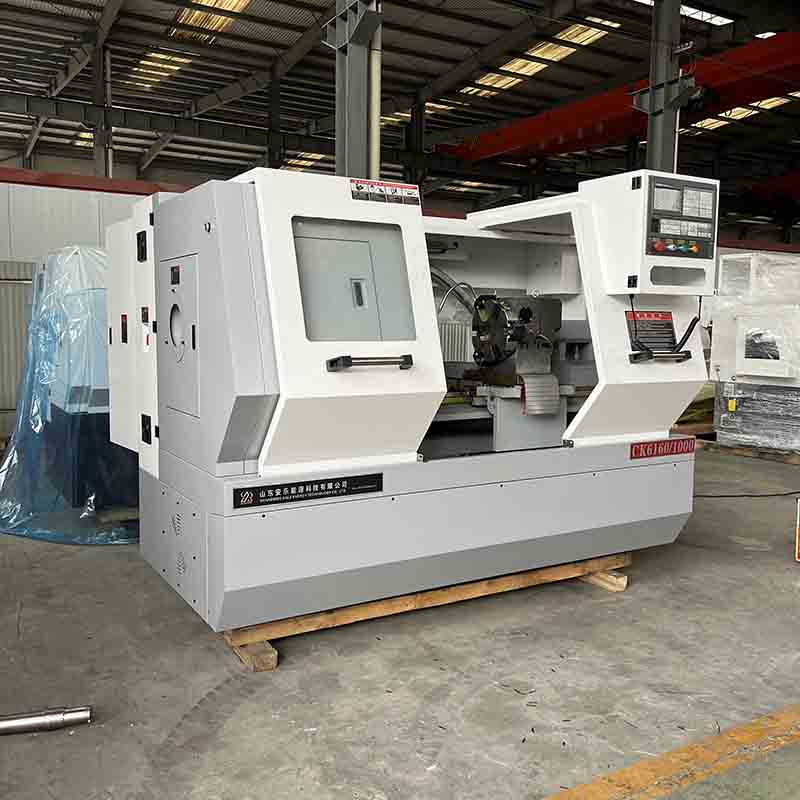

Torno CNC ALCK6160X1000
1. Tipo de máquina herramienta: el torno CNC ALCK6160X1000 es un torno CNC grande con diseño de sección transversal. Adopta una bancada de máquina de hierro fundido integral, que tiene alta rigidez y estabilidad, y es adecuada para procesar piezas de trabajo medianas y grandes.
2. Capacidad de procesamiento: El torno CNC tiene un gran tamaño de procesamiento y capacidad de carga. Por lo general, el diámetro máximo de procesamiento del torno CNC ALCK6160X1000 es de 1600 mm y la longitud máxima de procesamiento es de 1000 mm.
3. Sistema de control numérico: adopta un sistema de control numérico avanzado, como Siemens, Fanuc o Mitsubishi, etc., con función de programación e interfaz de operación, que puede realizar un control de procesamiento de alta precisión. El sistema de control numérico puede realizar el posicionamiento preciso de la pieza de trabajo, el ajuste de los parámetros de corte y el seguimiento del proceso de mecanizado.
4. Sistema de husillo: Equipado con un husillo de alta potencia, que puede realizar operaciones de corte y rotación de alta velocidad. El husillo generalmente adopta la función de regulación de velocidad de conversión de frecuencia para adaptarse a diferentes necesidades de procesamiento.

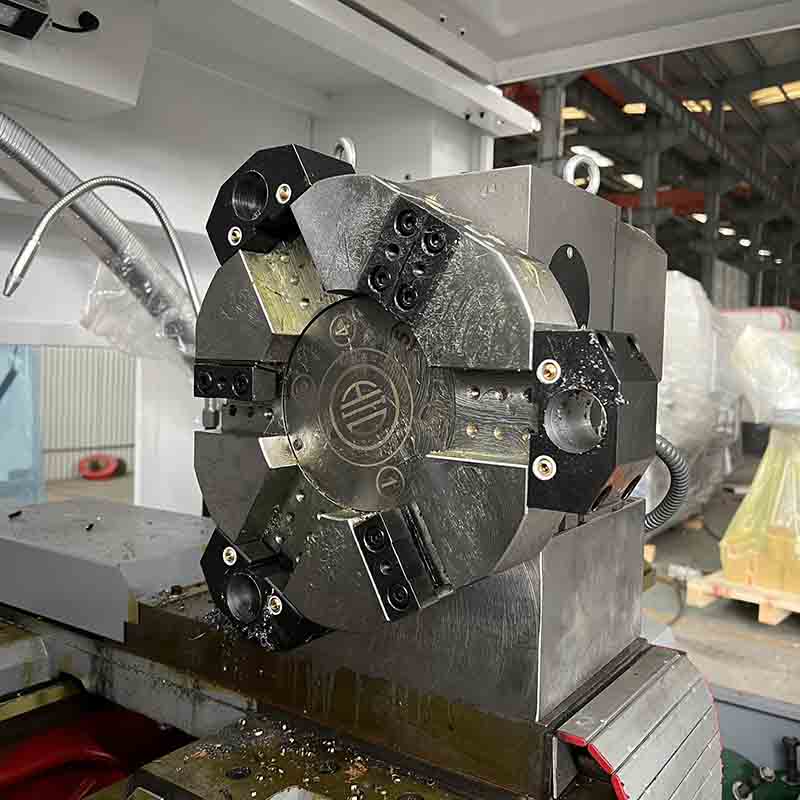

5. Sistema portaherramientas: incluye portaherramientas y torreta, utilizado para la instalación de herramientas y operaciones de corte. El sistema de portaherramientas generalmente tiene las funciones de multiestación, cambio automático de herramientas y posicionamiento rápido para mejorar la eficiencia de producción.
6. Sistema de herramientas: Equipado con un sistema de herramientas especial para cumplir con los requisitos de procesamiento de diferentes piezas de trabajo. El sistema de herramientas de corte está diseñado razonablemente y puede satisfacer las necesidades de la tecnología de procesamiento compleja.
7. Sistema de transmisión: adopta una estructura de transmisión precisa y un servomotor para garantizar una alta precisión y un movimiento de procesamiento estable.
8. Sistema de lubricación automática: proporciona lubricación automática para cada parte de la máquina herramienta, reduce la fricción y el desgaste y prolonga la vida útil de la máquina herramienta.
9. Sistema de enfriamiento: Equipado con un sistema de circulación de refrigerante para enfriar el área de corte, reducir la temperatura de procesamiento y mejorar la eficiencia del corte.
10. Dispositivo de protección de seguridad: Equipado con dispositivos de seguridad como puerta de seguridad, cubierta protectora y botón de parada de emergencia para garantizar la seguridad de los operadores.
ALCK6150X1000 Torno CNC de bancada plana
Configuración y parámetros del equipo
Modelo | Unidad | ALCK6160X1000 |
Diámetro máximo de giro de la cama | milímetro | Φ600 |
Diámetro máximo de giro del carro | milímetro | Ф310 |
Diámetro máximo de corte | milímetro | Φ500 |
Longitud máxima de procesamiento | milímetro | 1000 |
Carrera máxima del eje X/Z | milímetro | 300/(1000/1500) |
Unidad de desplazamiento mínimo del eje X/Z | milímetro | 0.001 |
Diámetro del orificio del husillo | milímetro | Ф82 (105/130) |
eje X/Z | Nuevo Méjico | 5/7.5 |
Velocidad de avance rápido del eje X/Z | m/min | 6/8 |
Precisión de posicionamiento repetido del poste de herramientas | milímetro | ≤0.004 |
Diámetro de la manga del contrapunto | milímetro | Φ75 |
Carrera de la manga del contrapunto | milímetro | 200 |
Tamaño de la máquina (largo × ancho × alto) | milímetro | 2940*1400*1700 |
Demanda de electricidad (potencia/corriente) | kW/A | 15kW/20A |
Arrojar | Portabrocas manual de tres mordazas de 320 mm |
