El conjunto de husillo de torno CNC grande es adecuado para trabajos pesados y está bien equilibrado para el mecanizado de precisión a altas RPM.
1La máquina de torno CNC horizontal adopta un motor de alimentación de acoplamiento directo y una varilla roscada para garantizar la precisión del mecanizado y la precisión del posicionamiento.
2. La caja del husillo del torno CNC adopta una estructura simétrica para que la deformación térmica sea uniforme y evitar la desviación del centro del husillo.
3. La caja del husillo del torno CNC está lubricada por circulación de baño de aceite para reducir la deformación térmica;
4. El extremo frontal del husillo del torno CNC adopta una estructura de tres soportes con cojinetes de bolas de contacto angular de dos vías, lo que mejora la precisión y la rigidez;
5. Los engranajes en el cabezal del torno CNC y los rieles de guía se apagan para garantizar una transmisión precisa y alta rigidez.
1. Husillo de alta potencia: el husillo adopta rodamientos de alta precisión, con gran potencia y amplio rango de velocidad, que pueden cumplir con diferentes requisitos de procesamiento 5. Procesamiento multifuncional: puede realizar varios procesos, como torneado, orificio, roscado, etc., lo que mejora la eficiencia y flexibilidad del procesamiento
2. Diseño humanizado: fácil de operar, con una buena interfaz de interacción humano-computadora, el operador puede dominar fácilmente las habilidades de operación.
3. Alta confiabilidad: adopte piezas de transmisión y sistema de control de alta calidad para garantizar la estabilidad y confiabilidad de la máquina herramienta

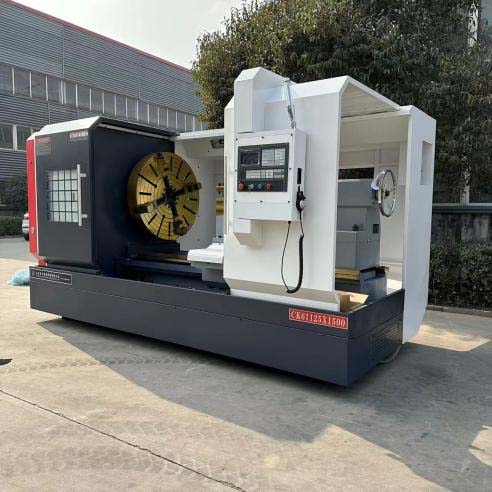

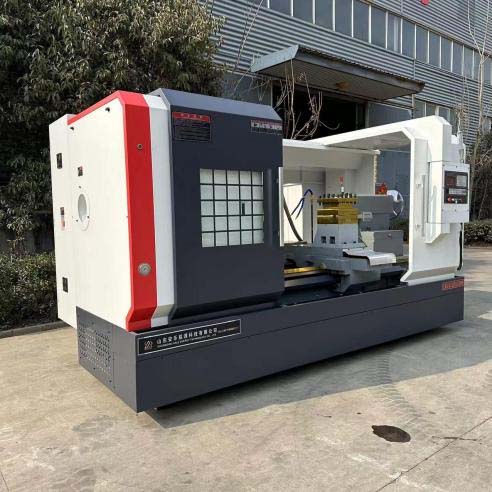

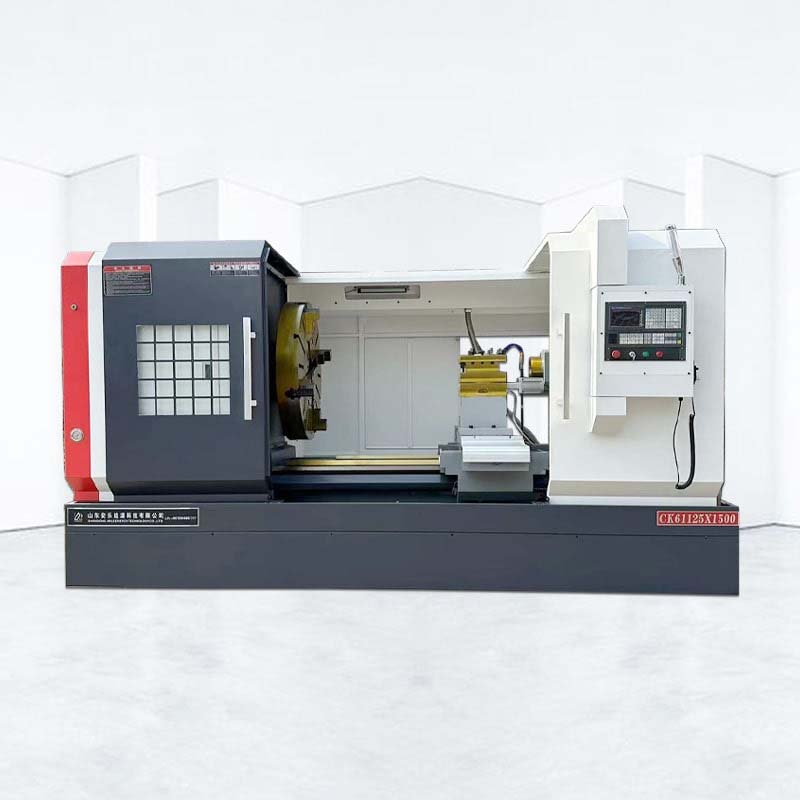

Torno CNC ALMAZAKL CNC ALCK61100X1500
Proyecto | Contenido | Unidad | ALCK61125X1500 |
Rango de procesamiento | Diámetro máximo de giro en la corredera de cama | milímetro | Φ1250 |
Diámetro máximo de giro en el monopatín | milímetro | Φ900 | |
Longitud máxima de procesamiento | milímetro | 1500 | |
Longitud de procesamiento efectiva | milímetro | 1350 | |
Diámetro máximo de mecanizado | milímetro | Φ1250 | |
Diámetro máximo de barra | milímetro | Φ630 | |
Huso | Husillo a través del diámetro del orificio | milímetro | Ф105 |
eje X/Z | Nuevo Méjico | 10/15 | |
Velocidad de avance rápido del eje X/Z | m/min | 4/6 | |
Alimentar | Recorrido del eje X/Z | milímetro | 530/1500 |
Unidad de desplazamiento mínimo del eje X/Z | milímetro | 0.001 | |
Peso neto de la máquina | kg | 5000 | |
Dimensiones de la máquina herramienta (largo × ancho × alto) | milímetro | 3700*1820*1780 | |
Demanda de electricidad (potencia/corriente) | kW/A | 20kW/30A |
