Horizontal CNC lathe machine general purpose use with full sized and specifications for disc and cylindrical, cone , slot, beveling, threading, boring and reaming in military, vehicle, civil aviation and electronic industries.

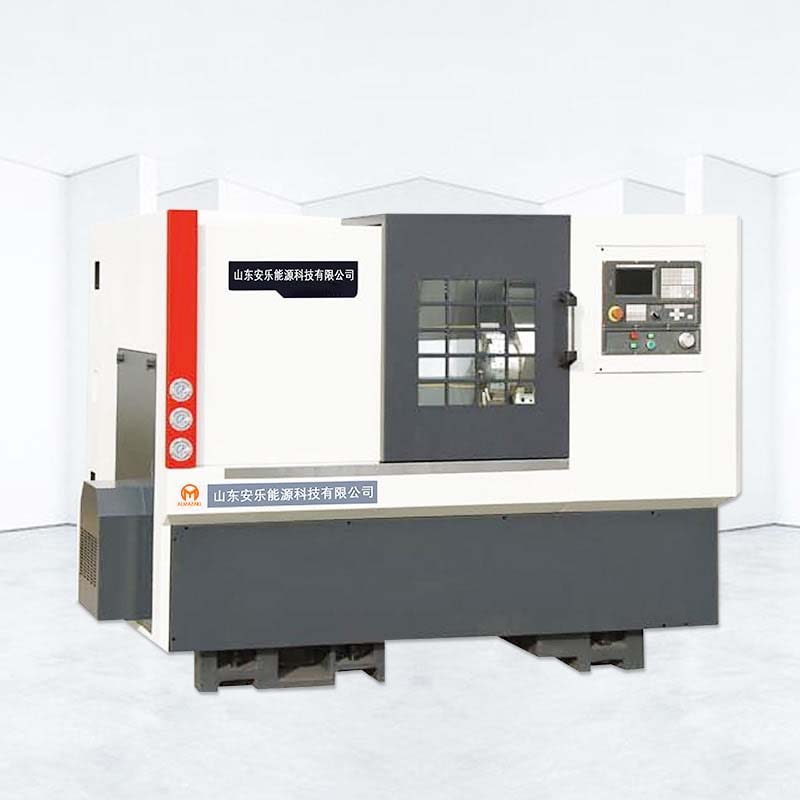

Almazakl NC y - Axis Inclined Machine NC lathe
Principales parámetros técnicos
Parte | Proyecto | ALTCK36A |
Parámetros principales | Diámetro máximo de giro de la cama | Φ360mm |
Diámetro máximo de mecanizado en el portaherramientas | Φ140mm | |
Longitud máxima de procesamiento | 300 | |
Parámetros del husillo Y Chuck | Tipo de cabeza del husillo (Chuck opcional) | A2-5 |
Diámetro del agujero del husillo | Φ48 | |
Diámetro de la barra | Φ41 | |
Carrera máxima de la cola | 200 | |
Cama | Tipo de cama y pendiente | Integral/45° |
Forma | Longitud * anchura * altura (MM) | 2200×1600×1850 |
Peso | Peso (peso aproximado) | 2200kg |
Fresadora de torneado de cama inclinada con ejes X, y, Z y C, controlada por Servo Motor. El eje principal (eje c) es accionado por servomotor. La máquina no sólo puede girar el círculo exterior, la cara final y el hilo de la pieza de trabajo de varillas y placas de diversos materiales, sino que también puede fresar y perforar varios tipos de superficies de gancho radial y axial, etc. Esta máquina es adecuada para el mecanizado de piezas pequeñas de alta eficiencia.
Buena estabilidad del torno CNC horizontal
Las máquinas herramienta con cama inclinada o plana y guía inclinada se utilizan generalmente para piezas de gran tamaño, ya que las partes correspondientes de las máquinas herramienta medianas y grandes también son grandes, especialmente la torreta. La Guía inclinada se utiliza principalmente para superar la gravedad y tiene una mejor estabilidad para mejorar la precisión de la máquina herramienta.
