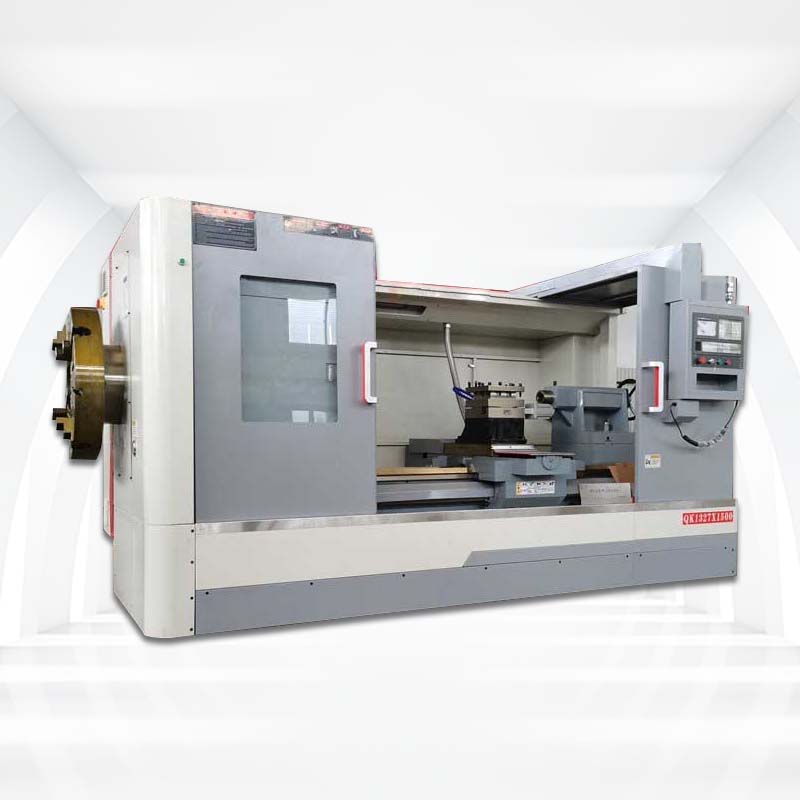

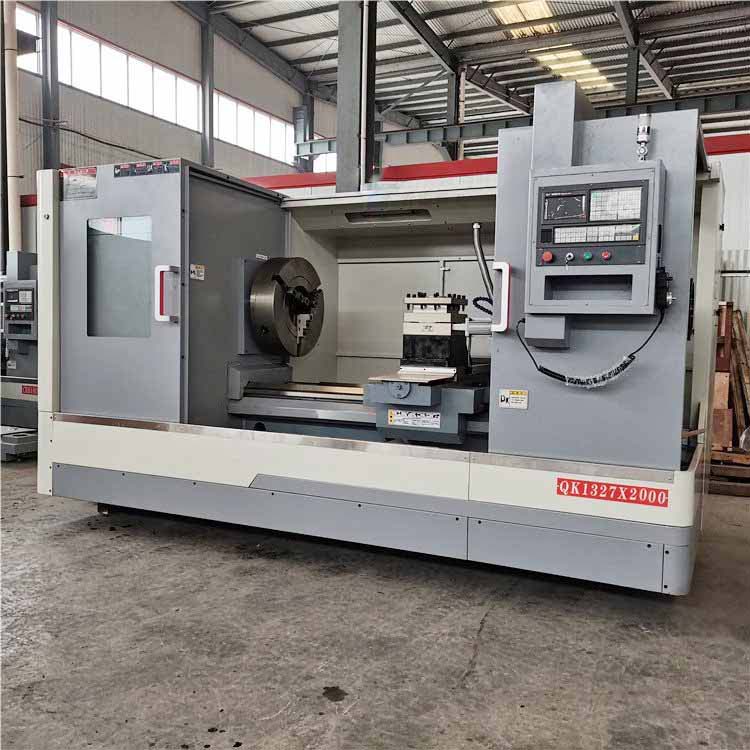

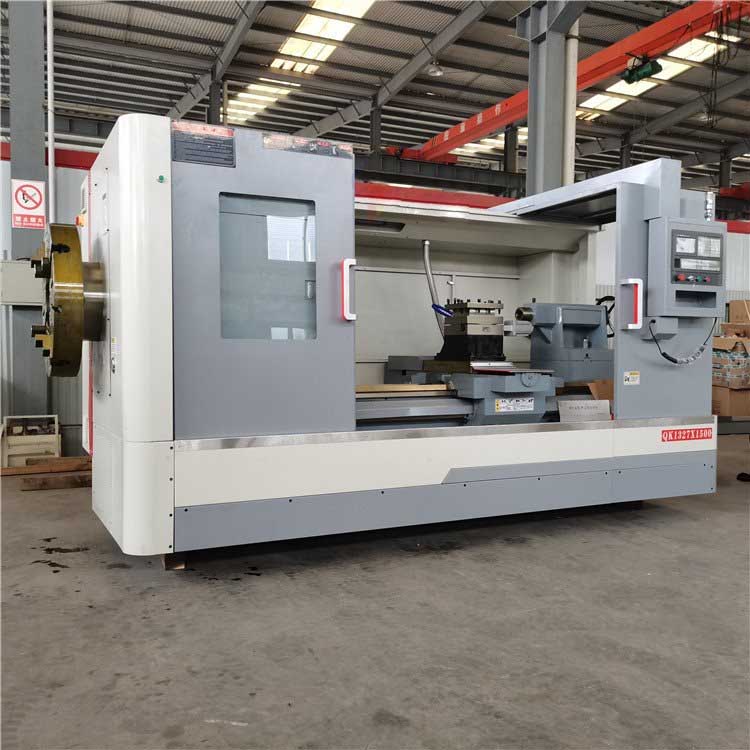

CNC Big Hole Rod / tube Cutting machine / tube Machine Tool Double tube lathe
La máquina de perforación de tuberías NC tiene un gran agujero de husillo y una estructura de sujeción de doble Chuck delantera y trasera, y es adecuada para el torneado de varios hilos de cilindro de tubo largo, hilos cónicos y hilos especiales. Al mismo tiempo, también tiene todas las funciones del torno NC ordinario.
El modo de sujeción de doble Chuck se utiliza en el torno CNC de hilo de tubería
Principales parámetros técnicos
| Proyecto | Contenido | Velocidad angular | ALQK1327 |
| Rango de mecanizado | Diámetro máximo de giro de la cama | Mm | Φ630 |
| Diámetro máximo de giro de la diapositiva | Φ380 | ||
| Longitud máxima de procesamiento | Mm | 2000 | |
| Diámetro máximo de mecanizado | Mm | Φ630 | |
| Diámetro máximo de la barra | Mm | Φ350 | |
| Especificación de la herramienta: torneado / perforación | Mm | 32/40 | |
| Tailstock | Diámetro / carrera de la manga | Mm | Φ100/250 |
| Par motor del husillo | Nanometro | 48 | |
| Potencia del motor X / Z | Kilovatio | 1.5/2.3 | |
| Par motor X / Z | Nanometro | 10/15 | |
| Potencia del motor de la bomba de refrigeración | W | 125 | |
| Forma orbital | Hard rail (greater than HRC50) |
Tenga en cuenta que la longitud de la cama se puede personalizar para satisfacer las necesidades reales del cliente
Características de la máquina de roscar de tuberías CNC:
1. La máquina de perforación de tuberías NC adopta la formación secundaria de hierro fundido de alto nivel. Después del procesamiento secundario, la estabilidad es fuerte, la rigidez es buena, la capacidad sísmica es fuerte.
2. El tratamiento de enfriamiento de alta frecuencia se lleva a cabo en la superficie del carril guía de la máquina de perforación de tuberías NC. El rectificado de precisión de la rectificadora de guía importada garantiza una larga vida útil, una alta precisión y un buen mantenimiento de la superficie de guía.
3. Almazakl CNC Import horizontal scalp Milling Center Spindle Spindle Spindle Box completed. El husillo es alto, la estructura es robusta, puede adaptarse al Corte pesado. Estabilidad, puede ser re - cortado y mecanizado fino.
4. Las ventas de tornos CNC enriquecen automáticamente la lubricación cíclica, haciendo que el sistema de transmisión funcione de manera flexible y pueda enfriarse eficazmente. Cada diapositiva tiene una banda suave tsf, lo que reduce en gran medida el coeficiente de fricción y aumenta la vida útil de la diapositiva.
Figura 5: almazakl CNC está equipado con un portaherramientas eléctrico de cuatro posiciones, que es conveniente y rápido de cambiar.
Ventajas del torno CNC horizontal
El Torno NC totalmente automático puede reemplazar el torno NC ordinario para procesar el eje, la manga, el disco y otras partes de forma compleja, como la superficie cilíndrica interna y externa, la superficie cónica, la superficie de arco circular, la superficie final, la ranura, el chamfer, el hilo, etc. tiene una fuerte adaptabilidad de la tecnología, alta eficiencia de procesamiento, producto uniforme.
Aplicación
Almazakl CNC PIPE thread lathe se utiliza principalmente para diseñar y procesar todo tipo de hilos internos y externos de tubería, incluyendo el sistema métrico, el sistema británico, el módulo, DP, hilo cónico, y tiene todas las funciones generales de mecanizado de agujeros internos y mecanizado en torno NC ordinario. La cara final del eje y el disco.
