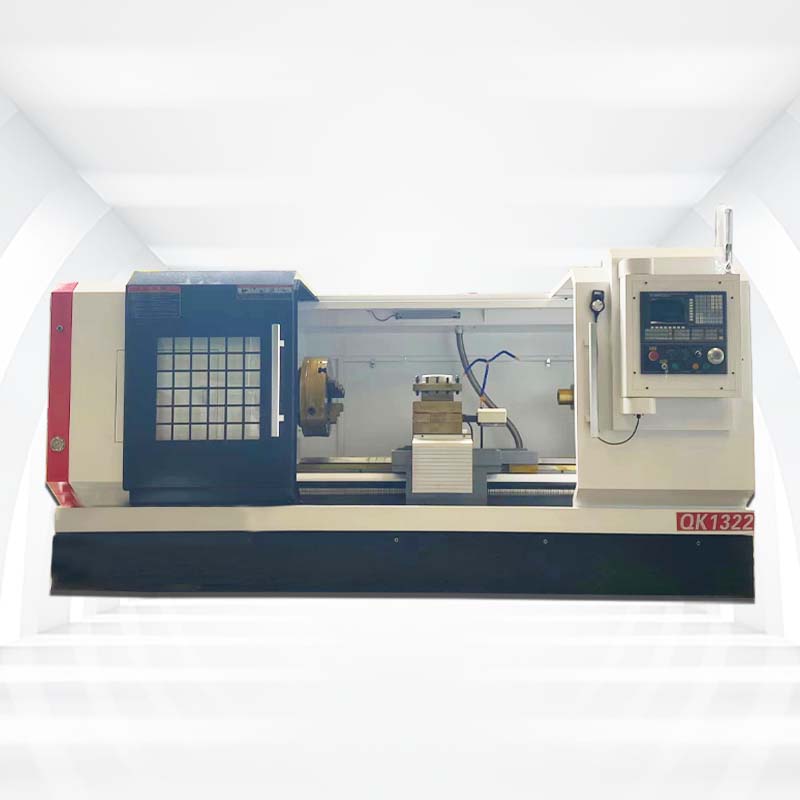

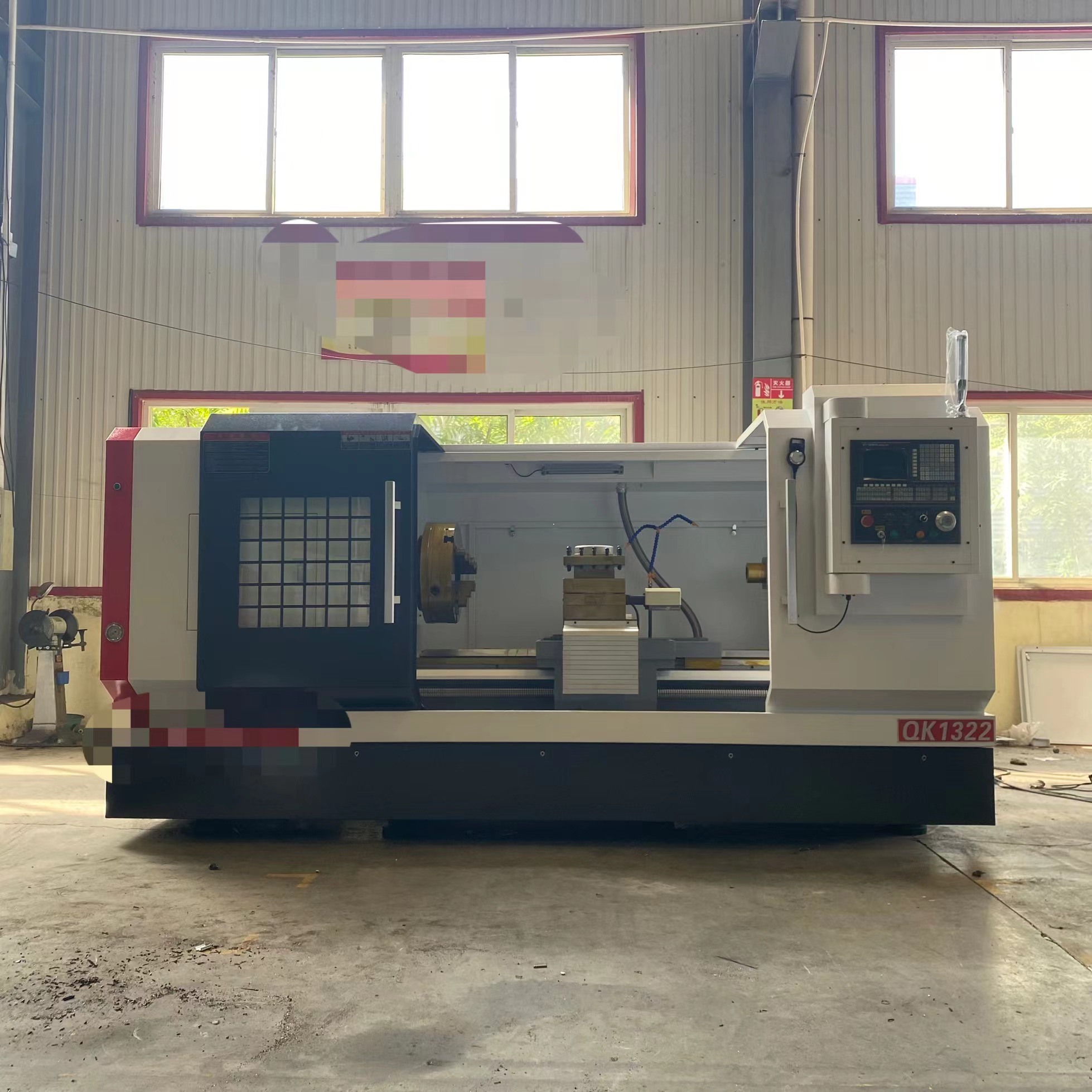

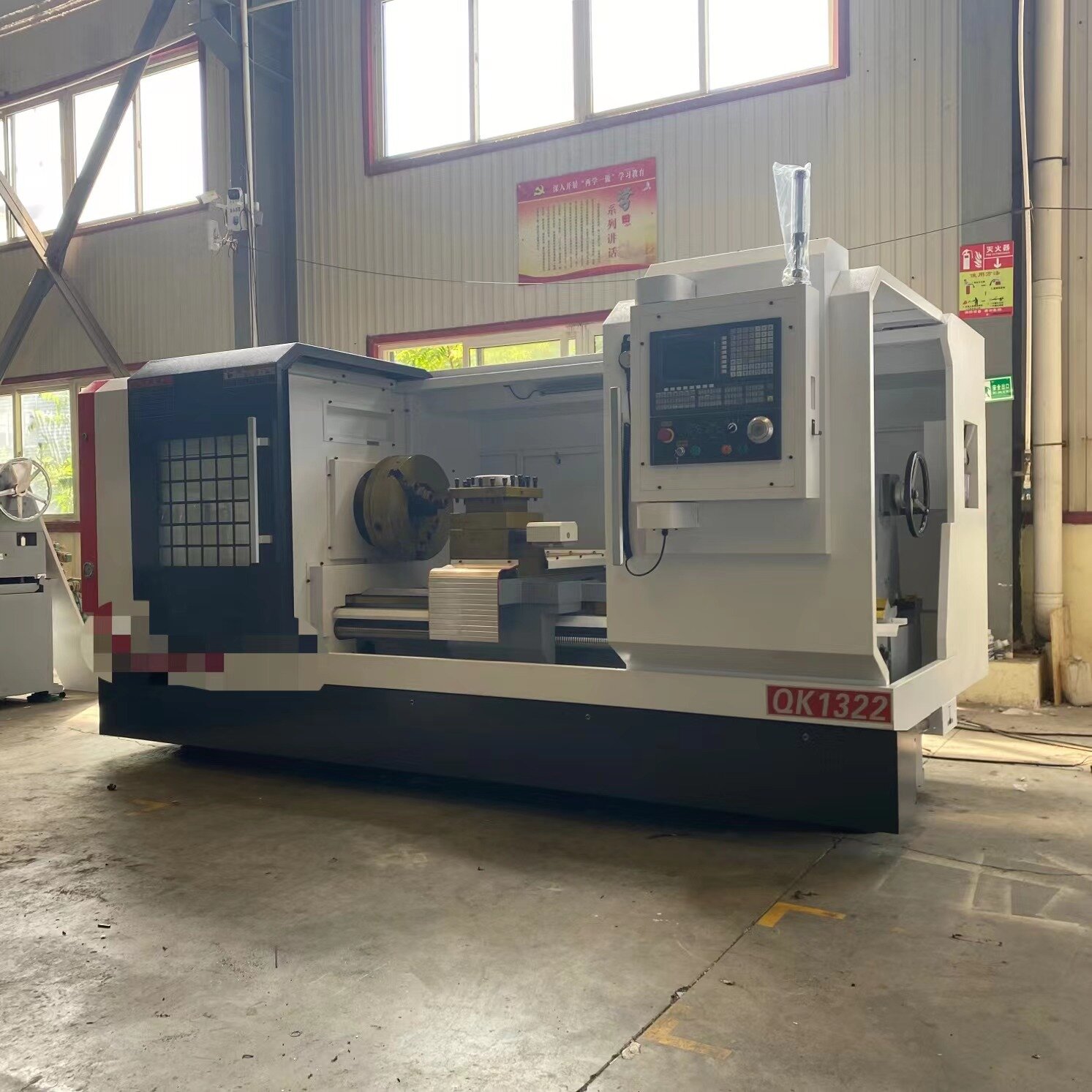

Almazakl CNC PIPE thread lathe se utiliza principalmente para el mecanizado de hilos de tubería internos y externos, incluyendo el sistema métrico, el sistema británico, el módulo DP y el hilo cónico, con todas las funciones comunes de los tornos CNC ordinarios, como el mecanizado de los agujeros internos y las caras finales de los ejes y discos. Esta serie de Tornos se utiliza ampliamente en la minería del petróleo, la minería de minerales, tuberías químicas, exploración geológica y otras industrias, es el procesamiento y reparación de tuberías de perforación, tuberías de perforación, juntas roscadas y otros equipos de alta eficiencia
El modo de sujeción de doble Chuck se utiliza en el torno CNC de hilo de tubería
Principales parámetros técnicos
Proyecto | Contenido | Unidad | CK1332 |
Rango de mecanizado | Diámetro máximo de giro de la cama | Mm | Φ800 |
Diámetro máximo de giro de la diapositiva | Φ450 | ||
Longitud máxima de procesamiento | Mm | 1500 | |
Diámetro máximo de mecanizado | Mm | Φ800 | |
Diámetro máximo de la barra | Mm | Φ450 | |
Velocidad de desplazamiento rápido X / Z | M / min | 4/6 | |
Motor | Potencia del motor del husillo | Kilovatio | 11 |
Par motor del husillo | Nanometro | 48 | |
Potencia del motor de la bomba de refrigeración | W | 125 | |
Forma orbital | Carril duro (mayor que hrc50) | ||
Peso de la máquina | KG | 5200 |
Tenga en cuenta que la longitud de la cama se puede personalizar para satisfacer las necesidades reales del cliente
1. Tornos CNC grandes agujeros de husillo y doble Chuck para asegurar el mecanizado de tuberías de gran diámetro
2. El Cuerpo de la cama de un solo cuerpo de torno CNC adopta hierro fundido de alta resistencia para garantizar la rigidez y precisión
3. Guía de enfriamiento de frecuencia ultrasónica, buena resistencia al desgaste
4. Almazakl NC toolholder and guide contact Surface for maintaining accuracy
1. Hemos instalado TRB (rodamiento cónico) en este torno para aumentar la rigidez del husillo.
2, el agujero del husillo es grande, la parte delantera y trasera está equipada con doble Chuck, usted puede elegir el Chuck eléctrico a voluntad.
Almazakl NC full Automatic NC lathe is widely used in Oil Mining, mineral Mining, Chemical Pipeline, Geological Exploration and other Industries. Es un equipo eficaz para el procesamiento y reparación de tuberías de perforación, tuberías de perforación, juntas roscadas, etc.
