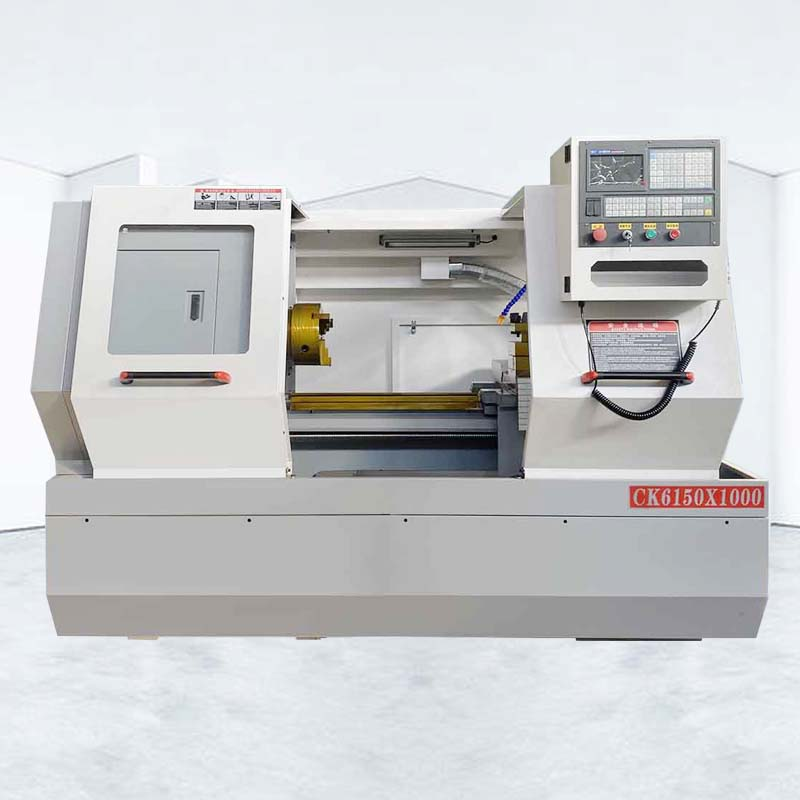

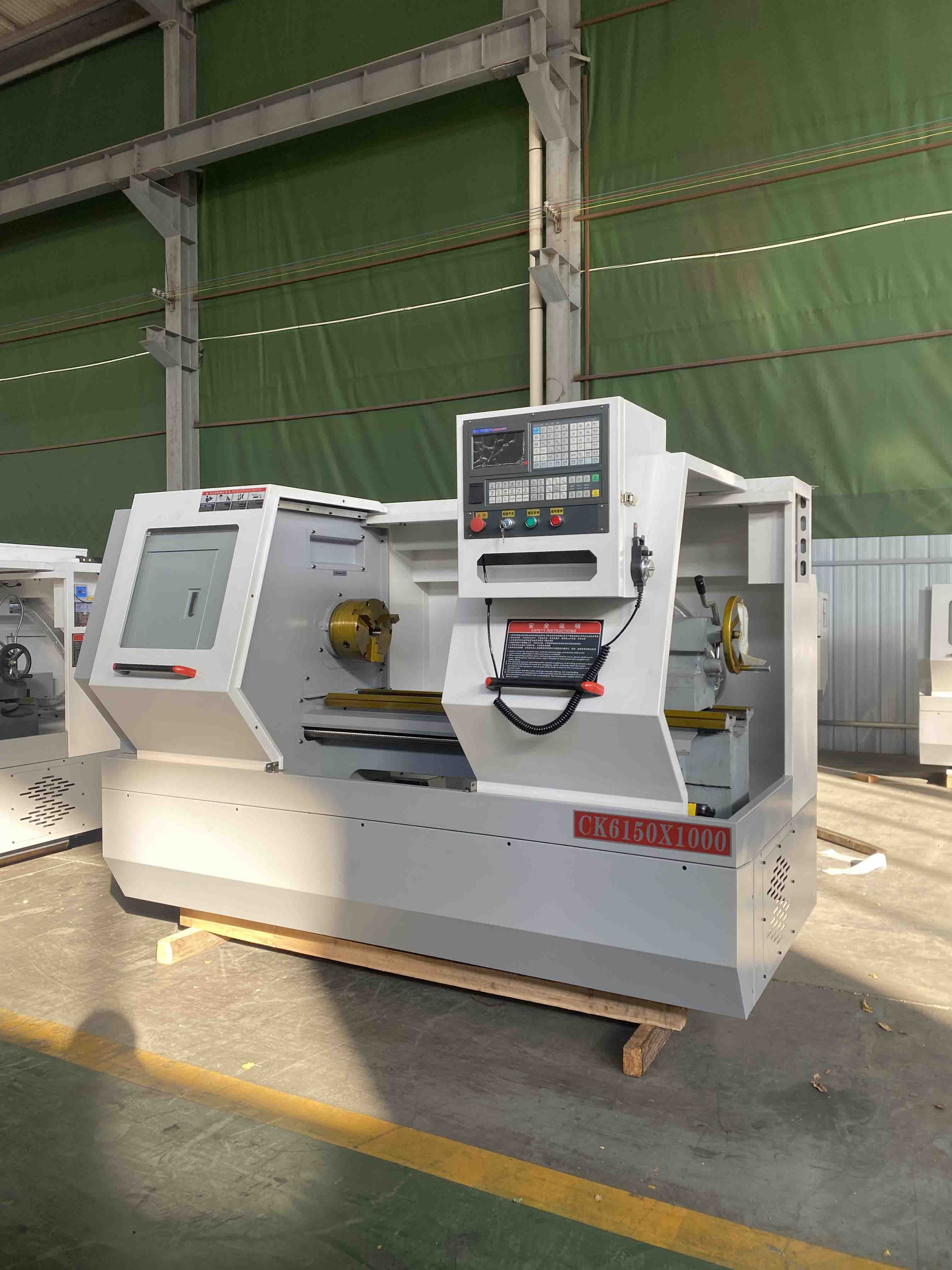

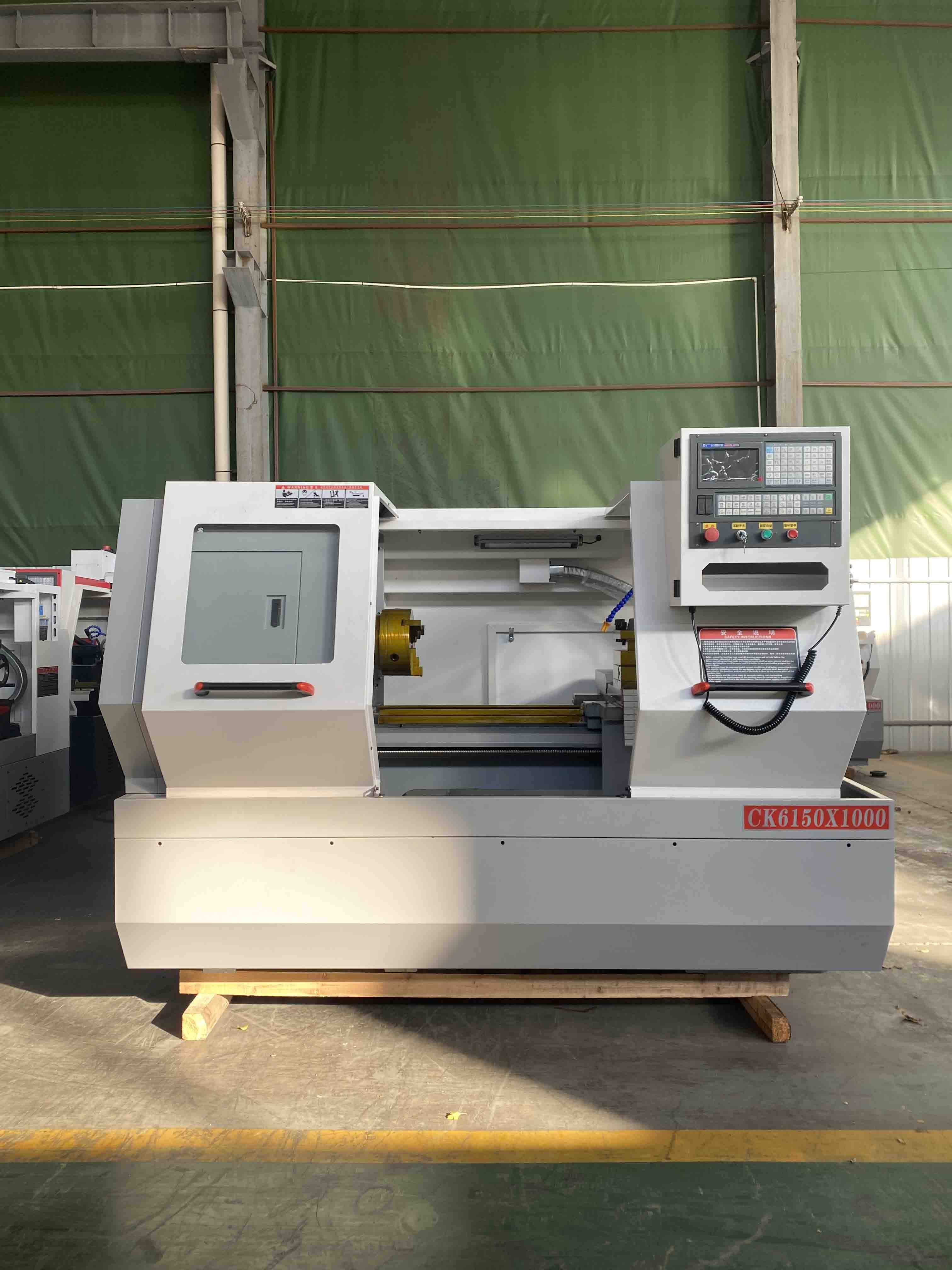

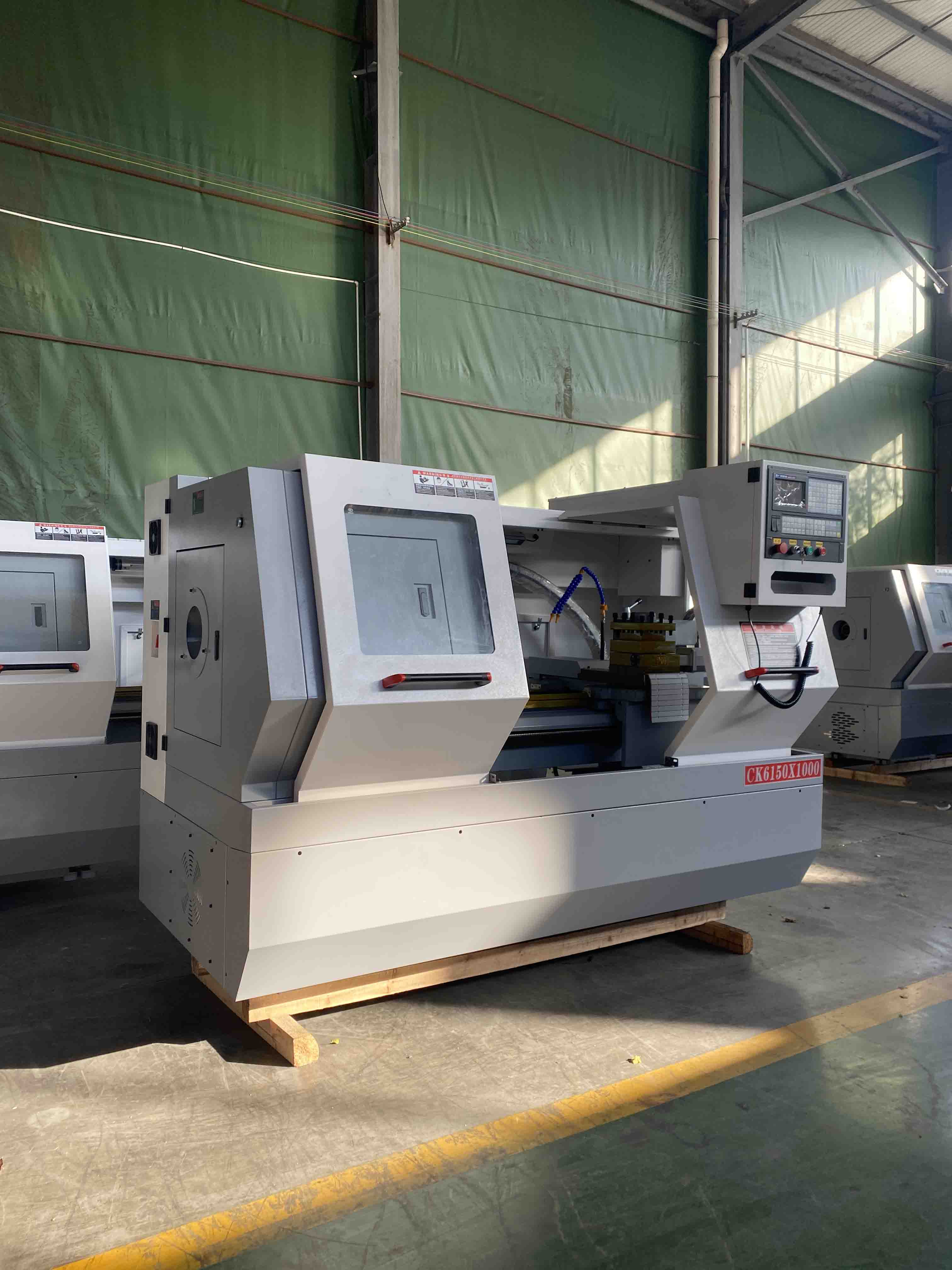

Torno CNC mecanizado de metal
El torno CNC es un torno CNC automático con alta precisión y alta eficiencia. Equipada con una torreta multiestación o una torreta eléctrica, la máquina torno-fresadora CNC tiene una amplia gama de rendimiento de procesamiento y puede procesar cilindros lineales, cilindros oblicuos, arcos y varias roscas, ranuras, tornillos sin fin y otras piezas de trabajo complejas. Compensación, interpolación de arco y varias funciones de compensación, y han tenido un buen efecto económico en la producción en masa de piezas complejas.
Configuración y parámetros técnicos
| Artículo | Unidad | ALCK6150*1000 |
| Columpio Max sobre la cama | milímetro | Φ500 |
| Giro máximo sobre el tobogán | milímetro | Φ290 |
| Diámetro máximo de corte | milímetro | Φ500 |
| Longitud máxima de procesamiento | milímetro | 1000 |
| Carrera máxima del eje X/Z | milímetro | 300/1000 |
| Unidad de desplazamiento mínimo del eje X/Z | milímetro | 0.001 |
| Diámetro del orificio del husillo | milímetro | F82 |
| Velocidad de avance rápido del eje X/Z | m/min | 6/8 |
| Diámetro de la manga del contrapunto | milímetro | F65 |
| Carrera de la manga del contrapunto | milímetro | 130 |
| Peso | Kg | 2500 |
| Tamaño de la máquina | milímetro | 3030*1600*2050 |
Características de mecanizado de 3 ejes de torno CNC
Torno CNC El centro de torneado CNC con alta precisión y alta rigidez adopta una estructura de cama de tipo alto-bajo horizontal integral, husillo mecánico tipo caja horizontal y de alta rigidez, torreta servo opcional de 12 estaciones y torreta de potencia de 12 estaciones y potencia con Y- Función de eje Torreta, protección exterior integral y sistema de protección interior completo independiente,
Alta estabilidad, a través de un análisis profundo de elementos finitos para optimizar la estructura interna de la costilla de la base, la rigidez de la base es mejor, la deformación es más estable y la onda de vibración es menor. Las fundiciones principales están libres de tensiones internas. Tras la crianza artificial y la crianza natural, se mejoran los estándares de precisión y calidad. El procesamiento de torno CNC combina rigidez, precisión, estabilidad y protección del medio ambiente. Es una opción confiable para la fabricación de alta gama.
Ventajas del torno CNC de cama plana
La alta velocidad y la precisión son los objetivos eternos del desarrollo del torno CNC de 3 ejes. Con el rápido desarrollo de la ciencia y la tecnología, la velocidad de reemplazo de los productos electromecánicos se acelera y los requisitos para la precisión y la calidad de la superficie del procesamiento de piezas también son cada vez más altos.
Para satisfacer las necesidades de este mercado complejo y cambiante, el torno CNC automático actual se está desarrollando en la dirección del corte de alta velocidad, corte en seco y corte cuasi-seco, y la precisión del mecanizado mejora constantemente.
Por otro lado, la aplicación exitosa de husillos eléctricos y motores lineales, rodamientos de bolas de cerámica, pares de husillos de bolas de alta velocidad y baja temperatura con enfriamiento interno hueco de paso grande de alta precisión y fuerte enfriamiento de tuercas de bolas, y pares de guías lineales con bola jaulas y otros componentes funcionales de máquinas herramienta El lanzamiento al mercado también crea condiciones para el desarrollo de tornos CNC de bancada plana a alta velocidad y precisión.
Aplicación de máquina de torno CNC horizontal
El torno CNC horizontal se utiliza para tornear dimensiones axiales largas o piezas de discos pequeños.
