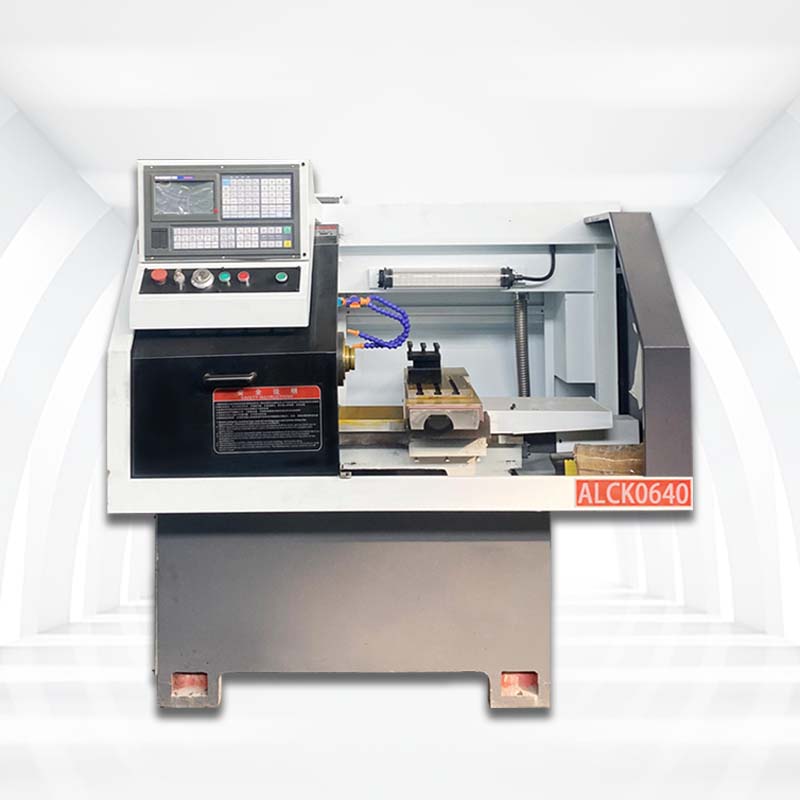

Torno CNC de cama plana Mecanizado de piezas de trabajo: adecuado para el mecanizado de desbaste y acabado de ejes y piezas de disco de tamaño pequeño y mediano. Es adecuado para mecanizar varias piezas grandes y medianas de acero, hierro fundido y metales no ferrosos.
Características de procesamiento de torno CNC

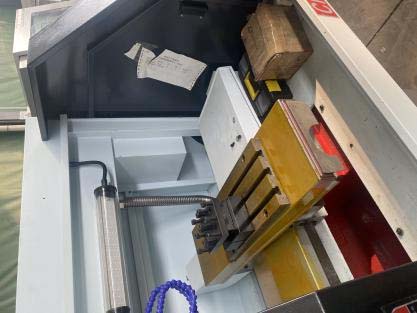

1. El husillo adopta rodamientos de alta precisión y la plataforma giratoria de alta precisión adopta un mecanismo de husillo de bolas de alta precisión, que tiene un buen rendimiento dinámico y un posicionamiento preciso.
2. El riel de guía del torno CNC está hecho de hierro fundido resistente al desgaste, que ha sido enfriado por frecuencia de audio y tiene una dureza superior a HRC45, lo que puede garantizar la estabilidad a largo plazo de la precisión del mecanizado.
Configuración y parámetros del equipo
Artículo | Unidad | ALCK0640 |
Columpio Max sobre la cama | milímetro | Φ250 |
Giro máximo sobre el tobogán | milímetro | Φ120 |
Diámetro del orificio del husillo | milímetro | Φ48 |
Con barra de tracción de mandril hueco a través del orificio | milímetro | Φ40 |
Límite de velocidad del husillo | rpm | 3000 |
trazo Z | milímetro | 220 |
Precisión de posicionamiento de repetición del eje X | milímetro | 0.01 |
Precisión de posicionamiento de repetición del eje Z | milímetro | 0.01 |
Dimensiones (largo × ancho × alto) | milímetro | 1620×1340×1680mm |
Sistema de control | GSKTB3 |
Taller de ensamblaje de tornos CNC
Tenemos torno CNC de bancada plana, torno CNC de bancada inclinada.
Ventaja de la máquina de torno CNC horizontal
1. Máquina automática de torno CNC El torno CNC de cama plana tiene una buena estabilidad de trabajo y una gran capacidad de carga.
2. El riel de guía del torno CNC está fundido con hierro fundido resistente al desgaste y acabado con templado y revenido supersónico para garantizar una precisión de mecanizado estable a largo plazo y una vida útil.
3. El eje X del torno CNC de cama plana adopta un diseño de estructura de línea de tres puntos de centro de tornillo de línea de cuatro puntos/eje Z para garantizar una pista más suave sin impacto lateral durante el trabajo
Aplicación de torno CNC horizontal
Áreas de aplicación de la tecnología CNC: la mayor parte de la tecnología CNC es principalmente para maquinaria, moldes, electrónica, electricidad, industria ligera y otras industrias.
