التكوين القياسي
1. برج: محطة أداة كهربائية آخر.
2.نظام CNC: GSKTB3 ، محرك سيرفو ومحرك.
3-ظرف الظرف: أطواق هوائية.
4. أداة ： Gang Type Tool.
5. نظام التبريد.
6. تفتيح النظام.
7.نظام التشحيم الأوتوماتيكي.
التكوين الاختياري
1.نظام CNC: Siemens ، Fanuc ، KND.
2. ظرف الظرف: ظرف هيدروليكي ، ظرف هوائي ..
4-المدفع:
(1). 6 محطة أداة كهربائية آخر.
(2) وظيفة أداة كهربائية 8 محطات.
5. المغذي: شريط التغذية التلقائي.

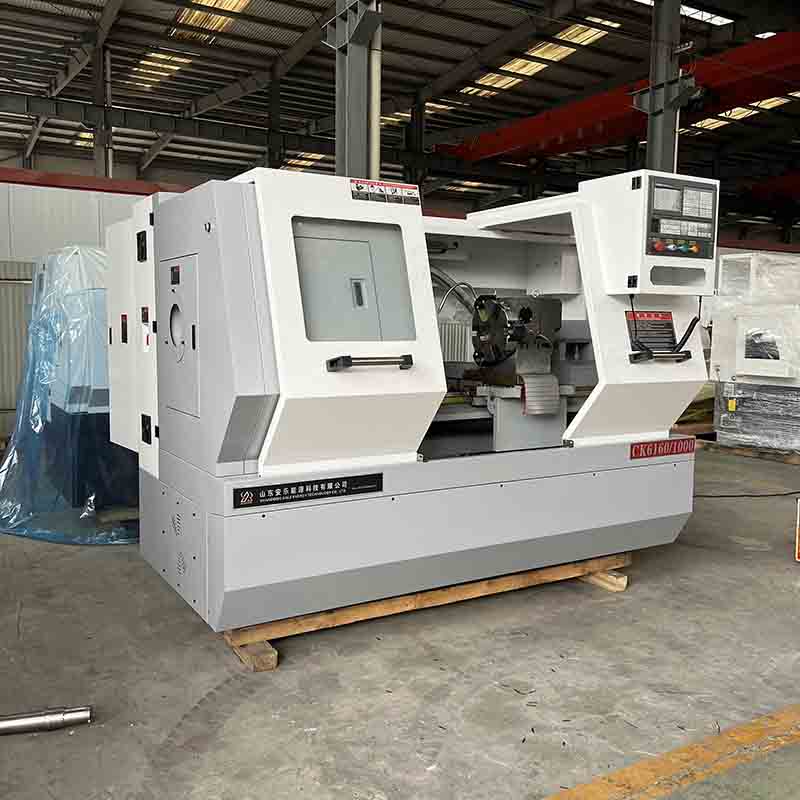

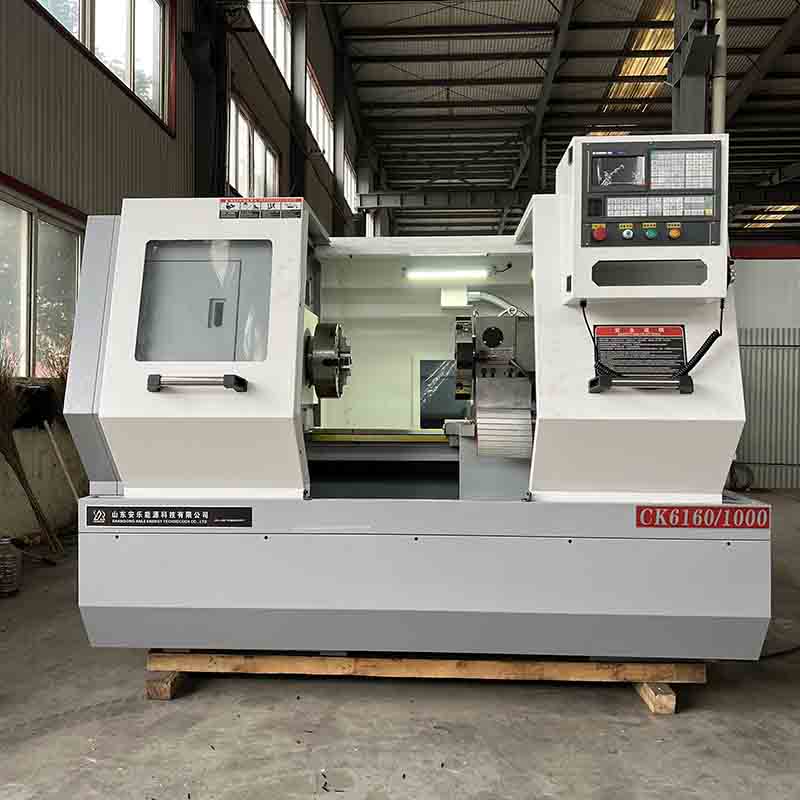

ALCK6160X1000 CNC مخرطة
1. نوع أداة الآلة: مخرطة ALCK6160X1000 CNC هي مخرطة CNC كبيرة مع تخطيط المقطع العرضي. إنها تعتمد سرير آلة من الحديد الزهر المتكامل ، والذي يتمتع بصلابة واستقرار عاليين ، ومناسب لمعالجة قطع العمل المتوسطة والكبيرة.
2. قدرة المعالجة: المخرطة CNC لها حجم معالجة كبير وقدرة تحمل. عادةً ما يكون الحد الأقصى لقطر المعالجة لمخرطة ALCK6160X1000 CNC هو 1600 مم ، وأقصى طول للمعالجة هو 1000 مم.
3. نظام التحكم العددي: اعتماد نظام تحكم رقمي متقدم ، مثل Siemens ، Fanuc أو Mitsubishi ، إلخ ، مع وظيفة البرمجة وواجهة التشغيل ، والتي يمكن أن تحقق تحكمًا عالي الدقة في المعالجة. يمكن لنظام التحكم العددي أن يدرك تحديد الموضع الدقيق لقطعة العمل ، وتعديل معلمات القطع ومراقبة عملية المعالجة.
4. نظام المغزل: مُجهز بمغزل ذو طاقة عالية ، والذي يمكن أن يحقق عمليات الدوران والقطع بسرعة عالية. يعتمد المغزل عادة وظيفة تنظيم سرعة تحويل التردد للتكيف مع احتياجات المعالجة المختلفة.

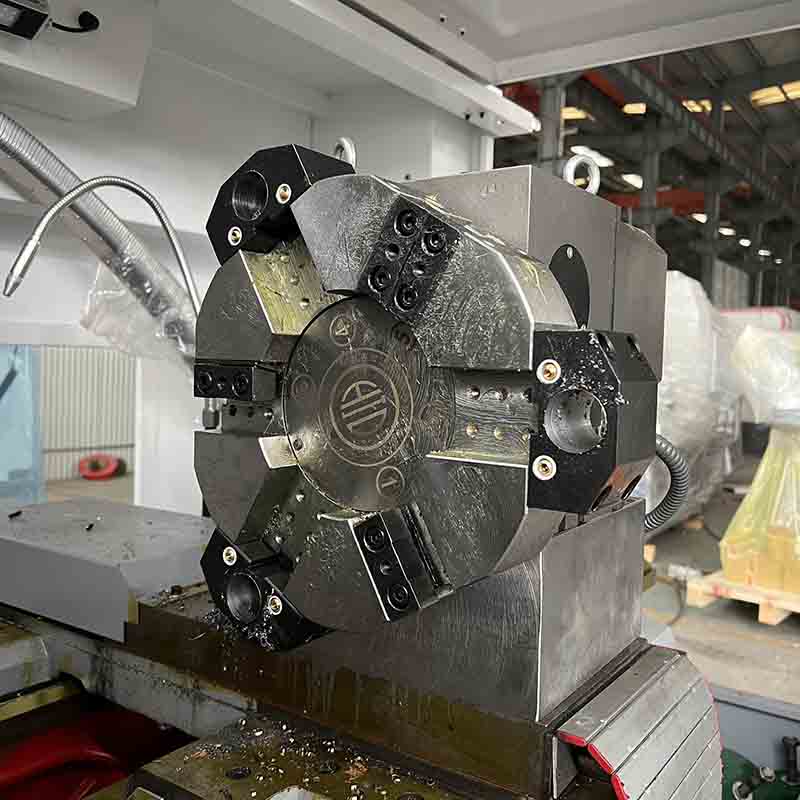

5. نظام حامل الأدوات: بما في ذلك حامل الأدوات والبرج ، ويستخدم لتركيب الأداة وعمليات القطع. عادةً ما يحتوي نظام حامل الأداة على وظائف المحطات المتعددة ، وتغيير الأدوات تلقائيًا وتحديد المواقع بسرعة لتحسين كفاءة الإنتاج.
6. نظام الأدوات: مُجهز بنظام أدوات خاص لتلبية متطلبات المعالجة لقطع العمل المختلفة. تم تصميم نظام أداة القطع بشكل معقول ويمكن أن يلبي احتياجات تكنولوجيا المعالجة المعقدة.
7. نظام النقل: إنها تتبنى هيكل نقل دقيق ومحرك سيرفو لضمان دقة عالية وحركة معالجة مستقرة.
8. نظام التشحيم الأوتوماتيكي: يوفر تزييتًا أوتوماتيكيًا لكل جزء من أجزاء الآلة ، ويقلل من الاحتكاك والتآكل ، ويطيل عمر أداة الآلة.
9. نظام التبريد: مُجهز بنظام دوران المبرد لتبريد منطقة القطع ، وتقليل درجة حرارة المعالجة وتحسين كفاءة القطع.
10. جهاز حماية السلامة: مُجهز بأجهزة الأمان مثل باب الأمان والغطاء الواقي وزر التوقف في حالات الطوارئ لضمان سلامة المشغلين.
ALCK6150X1000 مخرطة CNC ذات السرير المسطح
تكوين المعدات والمعلمات
| نموذج | وحدة | ALCK6160X1000 |
| أقصى قطر دوران للسرير | مم | Φ600 |
| أقصى قطر دوران للعربة | مم | Ф310 |
| أقصى قطر للقطع | مم | Φ500 |
| أقصى طول للمعالجة | مم | 1000 |
| أقصى حد لمحور X / Z | مم | 300 / (1000/1500) |
| الحد الأدنى لوحدة الإزاحة للمحور X / Z | مم | 0.001 |
| قطر فتحة المغزل | مم | Ф82 (105/130) |
| محور X / Z | م | 5 / 7.5 |
| X / Z سرعة اجتياز المحور السريع | م / دقيقة | 6/8 |
| دقة تحديد المواقع المتكررة لمرحلة الأداة | مم | 0.004 |
| قطر كم غراب الذيل | مم | Φ75 |
| ضربة الأكمام Tailstock | مم | 200 |
| حجم الآلة (الطول × العرض × الارتفاع) | مم | 2940 * 1400 * 1700 |
| الطلب على الكهرباء (طاقة / تيار) | كيلوواط / أ | 15 كيلو واط / 20 أمبير |
| تشاك | 320 ملم تشاك يدوي ثلاثي الفك |
