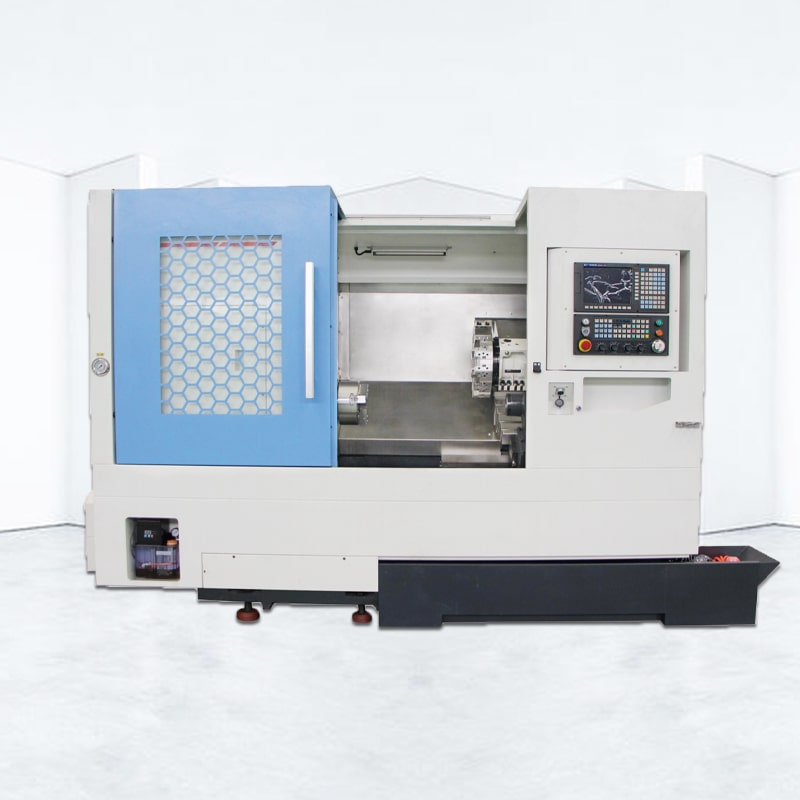

آلة الخراطة والطحن ALTCK52D CNC عبارة عن معدات ميكانيكية ذات ميزات ممتازة وتطبيق واسع ، فهي تلعب دورًا مهمًا في العديد من الصناعات.
مخرطة CNC لوظيفة معدنية:
تعتمد آلة الخراطة والطحن CNC المركبة على سرير متكامل مع شطبة 30 درجة ، ومواد السرير هي HT300. إنها مصبوبة بتكنولوجيا الرمل الراتينج ، وتصميم شكل الضلع الداخلي معقول. تتبنى سكة التوجيه سكة توجيه أسطوانية خطية مستوردة ، مما أدى إلى تحسين دقة التغذية ، ومقاومة الاحتكاك الصغيرة ، والصلابة الجيدة ، ومقاومة عالية للاهتزاز والتشوه ، مما يتيح للمستخدمين الحصول على دقة معالجة أعلى وزيادة سرعة الحركة السريعة ، والحصول على كفاءة إنتاج أعلى .
تطبيق آلة الخراطة والطحن CNC:
آلات تحويل مطحنة CNC ALMAZAKL CNC هي آلات متعددة الوظائف يمكنها أداء عمليات الخراطة والطحن في إعداد واحد. تستخدم على نطاق واسع في الصناعة التحويلية لإنتاج أجزاء معقدة بدقة ودقة عالية.
1. الفضاء: تُستخدم أدوات آلة CNC في صناعة الطيران لتصنيع المكونات الرئيسية مثل مكونات المحرك ، ومعدات الهبوط والمكونات الهيكلية.
2. طبي: تستخدم آلات الخراطة والطحن CNC في الصناعة الطبية لإنتاج غرسات عالية الدقة وأدوات جراحية ومعدات طبية أخرى.
التكوين القياسي
1.نظام CNC: GSKTB3 ، محرك سيرفو ومحرك.
2.Tool : Gang Type Tool.
3. تفتيح النظام.
4.نظام التشحيم الأوتوماتيكي.
التكوين الاختياري
1.نظام CNC: Siemens ، Fanuc ، KND.
2-ظرف الظرف: ظرف هيدروليكي ، ظرف هوائي.
4-المدفع:
(1) .8 محطة أداة كهربائية.
عدد (2) .12 محطة أداة كهربائية.
5. المغذي: شريط التغذية التلقائي.
آلة الخراطة والطحن باستخدام الحاسب الآلي ALTCK52D
تكوين المعدات والمعلمات
غرض | وحدة | ALTCK52D |
أقصى قطر دوران علوي لسطح السرير | مم | Φ520 |
أقصى قطر للمعالجة في منشور الأداة | مم | Φ280 |
أقصى طول للمعالجة | مم | 520/750 |
مسافة المركز بين قمتين | مم | 600/830 |
قوة محرك المغزل | مم | 4200 |
سرعة المغزل | دورة في الدقيقة | Φ66 |
أقصى ضربة Tailstock | مم | 480 |
الطول * العرض * الارتفاع (مم) | مم | 3000 * 1850 * 1710 |
الوزن (الوزن التقريبي) | كيلوواط | 3800/4100 كجم |
بالإضافة إلى ذلك ، فإن آلة الخراطة والطحن ALTCK52D CNC مجهزة أيضًا بـ:
1. نظام القياس والكشف الأوتوماتيكي: نظام القياس والكشف الأوتوماتيكي الاختياري لتحقيق القياس والكشف الأوتوماتيكي لقطع العمل وتحسين دقة المعالجة والاتساق
2. نظام إدارة بيانات المعالجة: يتم استخدام نظام إدارة بيانات المعالجة الاختياري لتسجيل وتحليل وإدارة معلمات المعالجة ، وذلك لتسهيل مراقبة عملية الإنتاج وتحسينها.
3. جهاز حماية السلامة: وفقًا لمتطلبات السلامة ، يمكن اختيار أجهزة حماية السلامة المناسبة ، مثل أبواب الأمان ، والستائر الخفيفة ، وما إلى ذلك ، لضمان سلامة المشغلين
