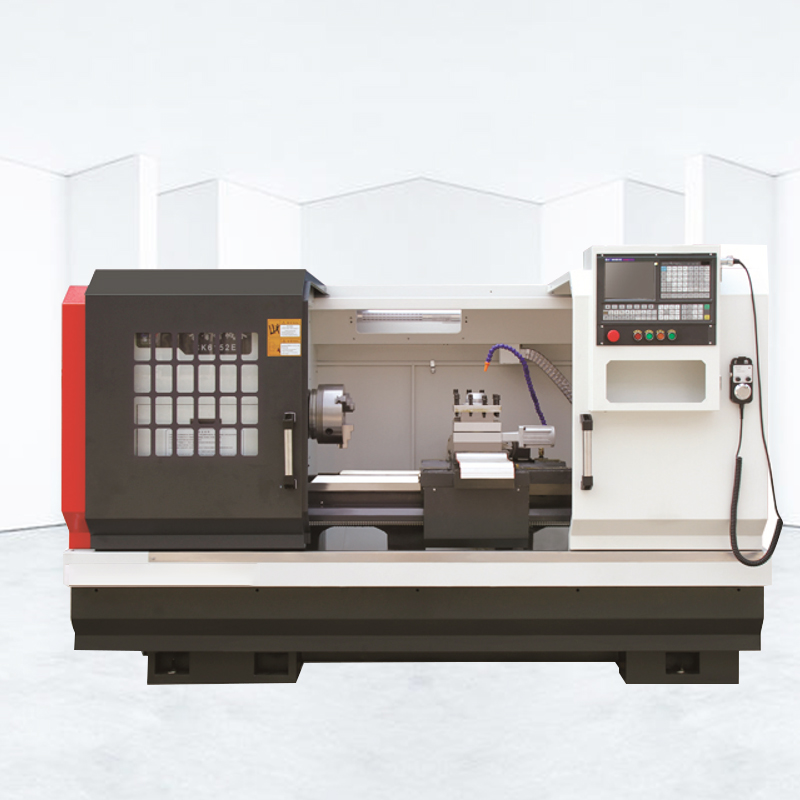

تستخدم آلة مخرطة CNC الأفقية بشكل أساسي لقلب الأسطح الداخلية والخارجية لمختلف الخيوط والأقواس والأقماع والأجسام الدوارة. يمكن أن يضمن دقة المعالجة والثبات على المدى الطويل.
طريقة توجيه صلبة CNC مخرطة CNC ذات الرصاص الصلب آلة اختبار الحماية الخارجية
ميزات معالجة مخرطة CNC
تقوم مخرطة CNC تلقائيًا بمعالجة سطح الأسطوانة الداخلي والخارجي ، السطح المخروطي ، سطح القوس الدائري ، الوجه النهائي. يمكنه أيضًا تشغيل الخيوط الفردية والمتعددة في المقاييس المترية والبوصة وغيرها من المعايير.
1. CNC مخرطة آلة عالية الصلابة الركيزة ولوحة وضع أوسع مناسبة للقطع الثقيل
2. آلة مخرطة CNC أفقية بأربع محطات برج كهربائي
3.Automatic CNC مخرطة تحويل تردد آلة خطوة أقل تنظيم السرعة
التكوين القياسي
1. برج: محطة أداة كهربائية آخر.
2.نظام CNC: GSKTB3 ، محرك سيرفو ومحرك.
3-ظرف الظرف: أطواق هوائية.
4. أداة : Gang Type Tool.
5. نظام التبريد.
6. تفتيح النظام.
7.نظام التشحيم الأوتوماتيكي.
التكوين الاختياري
1.نظام CNC: Siemens ، Fanuc ، KND.
2. ظرف الظرف: ظرف هيدروليكي ، ظرف هوائي ..
4-المدفع:
(1). 6 محطة أداة كهربائية آخر.
(2) وظيفة أداة كهربائية 8 محطات.
5. المغذي: شريط التغذية التلقائي.
تكوين المعدات والمعلمات
غرض | وحدة | ALCK5085-1000 |
ماكس سوينغ على السرير | مم | φ500 |
امتداد سكة الاتجاه X | مم | 210 |
امتداد سكة اتجاه Z | مم | 400 |
أقصى تأرجح فوق الشريحة | مم | Φ 250 |
مركز المسافة | مم | 1000 |
أقصى طول تحول | مم | 850 |
قطر فتحة المغزل | مم | Φ82 |
قطر الشريط | مم | φ80 |
مع قضيب سحب ظرف مجوف من خلال الفتحة | مم | Φ65 |
حد سرعة المغزل | دورة في الدقيقة | 1800 |
قطر كم غراب الذيل | مم | φ75 |
ضربة الأكمام Tailstock | مم | 150 |
رقم سكين أداة كهربائية | تعيين | 4 |
سكين بحجم مربع | مم | □ 25 × 25 (أربع محطات) |
X / Z اتجاه سرعة التحرك السريع | م / دقيقة | 6/8 |
X السكتة الدماغية | مم | 280 |
الحد الأدنى من وحدة الإعداد | مم | 0.001 |
قوة المحرك الرئيسية | كيلوواط | 7.5 |
إجمالي الطاقة | كيلوواط | 12.5 |
وزن الآلة | كلغ | 2600 |
الأبعاد (الطول × العرض × الارتفاع) | مم | 2650 × 1650 × 1750 |
