يدمج مركز الخراطة CNC بين خصائص المخرطة العامة مع تنوع جيد ، ومخرطة دقيقة بدقة معالجة عالية ومخرطة خاصة بكفاءة معالجة عالية. إنها آلة مخرطة CNC الأكثر استخدامًا في الصين. الأجزاء النموذجية التي تتم معالجتها بواسطة آلة مخرطة CNC هي بشكل عام أجزاء جلبة وأجزاء قرص ، والتي تتميز بخصائص دقة المعالجة العالية والكفاءة العالية ودرجة عالية من الأتمتة ؛
خصائص مخرطة CNC للمعادن:
1. لديها قدرات معالجة مركبة متعددة الوظائف مثل الخراطة ، التجويف ، الطحن العمودي ، الطحن النهائي ، الثقب ، التنصت ، إلخ. يمكنها إكمال معالجة قطع العمل المعقدة بجودة عالية. مرونته مناسبة بشكل خاص لمعالجة الأجزاء المعقدة ومتعددة الأنواع ودُفعات صغيرة. ، أداة الآلة قوية ، ويمكن أن توفر إمكانيات معالجة الخراطة والطحن من نوع الإنتاج.
2. إن الجمع بين الوظائف مثل المحور B ، ومحور الطحن ، والمغزل الموجب والفرعي ، والراحة الثابتة ستمكن أداة الآلة من الحصول على قدرة معالجة مركبة قوية ، ويمكن تحقيق القدرة الإنتاجية لمعدات عادية متعددة بواسطة واحد فقط التثبيت ، والذي لا يوفر الوقت والقوى العاملة بشكل كبير فحسب ، بل يقلل أيضًا من تكاليف العمالة ويحسن بشكل كبير من استخدام المعدات.
3. نظام قيادة عالي الدقة. يعتمد الخراطة CNC على براغي كروية دقيقة وموجهات دحرجة خطية ، والتي تتمتع بكفاءة نقل عالية واحتفاظ جيد بالدقة ، بحيث تتحرك أداة الماكينة بسرعة وثبات ، وتتميز بدقة تحديد عالية.
4.من أجل منع تشوه الأجزاء ، سوف يتم تجهيز الخراطة CNC بجهاز تبريد لتقليل توليد الإزاحة الحرارية.

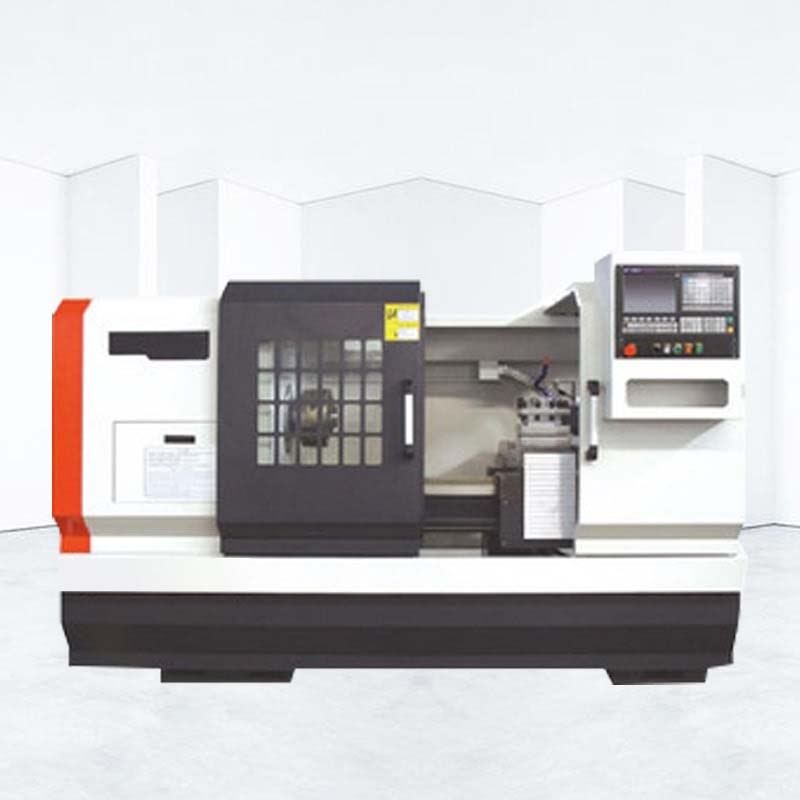

تطبيق مخرطة CNC الأفقية:
المخرطة CNC ذات الفرشة المسطحة مناسبة لتدوير الدائرة الخارجية ، والوجه النهائي ، والخيط ، والفتحة الغاطسة والداخلية لأجزاء مختلفة من العمود المعدني ، وكذلك طحن الطائرة والمفتاح. تخشين عالي الكفاءة وتشطيب عالي الجودة. إنها مناسبة بشكل خاص للأجزاء ذات الأشكال المعقدة ومتطلبات دقة المعالجة العالية.
غرض | وحدة | ALCK6160x1000 |
ماكس سوينغ على السرير | مم | Φ600 |
امتداد سكة الاتجاه X | مم | 210 |
امتداد سكة اتجاه Z | مم | 400 |
أقصى تأرجح فوق الشريحة | مم | F395 |
مركز المسافة | مم | 1000 |
أقصى طول تحول | مم | 850 |
قطر فتحة المغزل | مم | F82 |
الحد الأدنى من وحدة الإعداد | مم | 0.001 |
قوة المحرك الرئيسية | كيلوواط | 7.5 |
إجمالي الطاقة | كيلوواط | 13 |
وزن الآلة | كلغ | 2670 |
