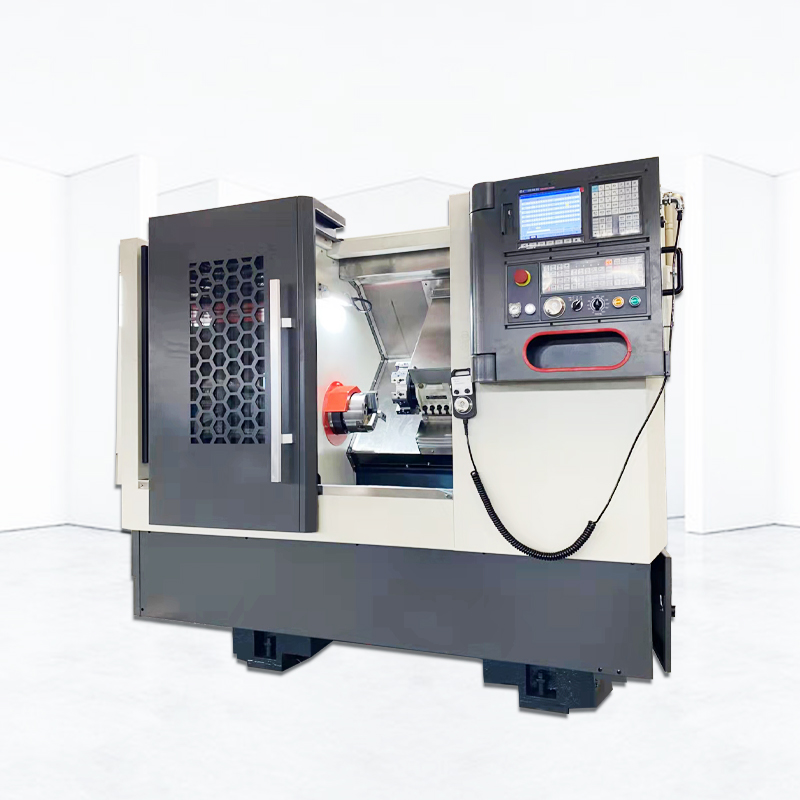

مخرطة CNC ذات السرير المائل لتحقيق الأداء والإنتاجية. يوفر المحور Y والمحور C مزيدًا من المرونة والعمليات المتعددة عند تصنيع قطعة عمل معقدة. مثالي لمختلف التطبيقات الصناعية.
1.30 درجة سرير مائل
2. حديد الزهر صلابة عالية
3.HIWIN أعلى دقة تايوان الخطي
4. نظام تزييت أوتوماتيكي متكامل
5.Removable مخفية نوع هيدروليكي غراب
6. برج المحطة الهيدروليكية
7.Screw هيكل التمدد المسبق
1. نظام GSK أو Siemens CNC
2. محرك سيرفو 5.5kw
3.8 برج هيدروليكي محطة
4. ظرف هيدروليكي محلي من خلال ثقب
تستخدم آلة مخرطة CNC الأفقية بشكل أساسي لمعالجة مختلف أجزاء القرص والأعمدة. يمكن أن يدير رأس المسمار المختلف ، سطح القوس ، المخروط ، الجسم الدوار. يمكن أن تلبي سرعته العالية متطلبات المعالجة عالية السرعة للمعادن الحديدية وغير الحديدية.
يمكن لفيدر شريط آلة المخرطة CNC أن يدير السيارة ، والدراجات النارية ، والإلكترونيات ، والفضاء ، والأجزاء العسكرية بكفاءة أعلى ، وكمية أكبر ودقة عالية. يمكن أن تصل دقة التشغيل الآلي إلى المستوى 7.
آلة مخرطة CNC —— في فحص اللستر للسرير المائل
نموذج | وحدة | TCK46A |
أقصى قطر دوران للسرير | مم | Φ460 |
أقصى قطر دوران للشريحة المتقاطعة | مم | Φ170 |
أقصى طول للمعالجة | مم | 350 |
أقصى قطر للقطع (نوع القرص) | مم | Φ400 |
أقصى حد لمحور X | مم | 240 |
أقصى حد لمحور Z. | مم | 400 |
سرعة المغزل | دورة في الدقيقة | 3500 دورة في الدقيقة |
المغزل من خلال الفتحة | مم | Φ56 |
كم السكتة الدماغية | مم | 80 |
الحد الأقصى لضربة الذيل | مم | 200 |
سعة الطاقة الإجمالية | كيلو فولت أمبير | 18 |
الأبعاد (الطول × العرض × الارتفاع) | مم | 2500 * 1700 * 1890 |
الوزن الكلي | كلغ | 2600 |
