تعتبر مجموعة مغزل CNC الكبيرة مناسبة للأعمال الشاقة مع موازنة جيدة للمعالجة الدقيقة عند عدد دورات عالية في الدقيقة.
1 تتبنى آلة المخرطة الأفقية CNC محرك تغذية مقترن بشكل مباشر وقضيب لولبي لضمان دقة المعالجة ودقة تحديد المواقع.
2. يعتمد صندوق المغزل لآلة CNC المخرطة هيكلًا متماثلًا لجعل التشوه الحراري موحدًا وتجنب انحراف مركز المغزل.
3. يتم تشحيم صندوق المغزل CNC بواسطة دوران حمام الزيت لتقليل التشوه الحراري.
4. الطرف الأمامي لمغزل المخرطة CNC يتبنى هيكل ثلاثي الدعم مع محامل كروية بتلامس زاوي باتجاهين ، مما يحسن الدقة والصلابة.
5. يتم إخماد التروس في مخزون رأس المخرطة CNC وقضبان التوجيه لضمان النقل الدقيق والصلابة العالية.
1. المغزل ذو الطاقة العالية: المغزل يستخدم محامل دوارة عالية الدقة ، مع قوة قوية ونطاق سرعة واسع ، والتي يمكن أن تلبي متطلبات المعالجة المختلفة. إلخ ، مما يحسن كفاءة المعالجة والمرونة
2. تصميم متوافق مع البشر: سهل التشغيل ، مع واجهة تفاعل جيدة بين الإنسان والحاسوب ، يمكن للمشغل إتقان مهارات التشغيل بسهولة.
3. موثوقية عالية: اعتماد أجزاء نقل عالية الجودة ونظام تحكم لضمان استقرار وموثوقية أداة الآلة

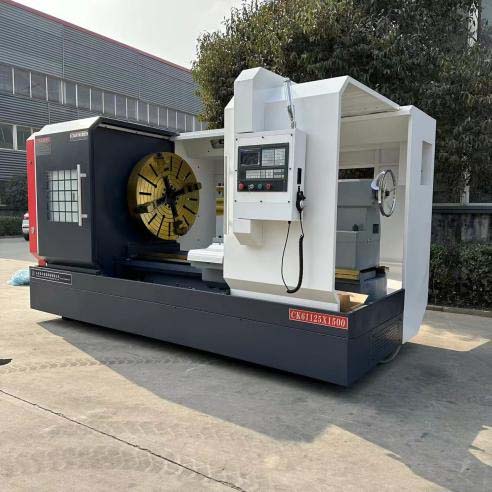

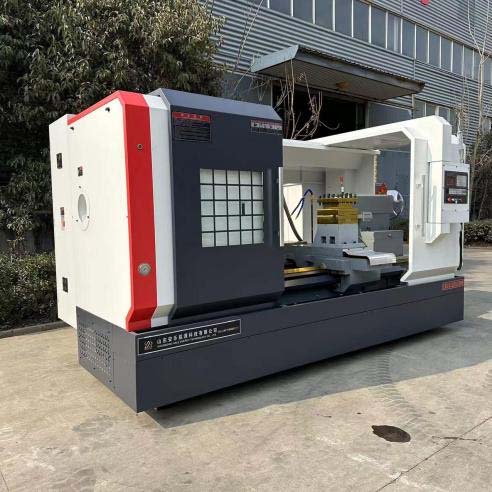

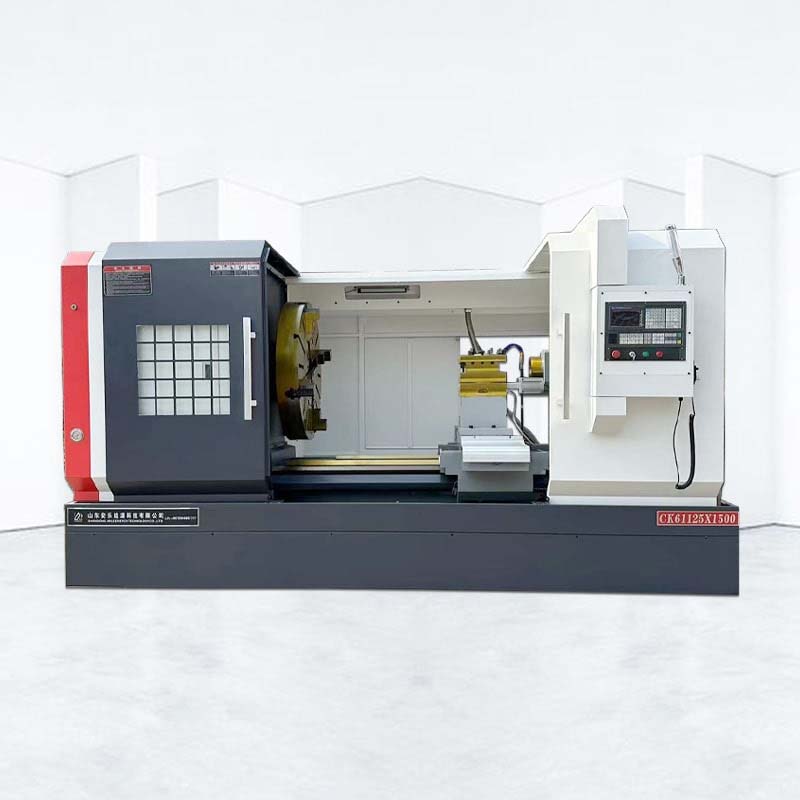

ماكينة خراطة ALMAZAKL CNC ALCK61100X1500 CNC
مشروع | محتوى | وحدة | ALCK61125X1500 |
نطاق المعالجة | أقصى قطر دوران على شريحة السرير | مم | Φ1250 |
أقصى قطر دوران على لوح التزلج | مم | Φ 900 | |
أقصى طول للمعالجة | مم | 1500 | |
طول المعالجة الفعال | مم | 1350 | |
أقصى قطر للقطع | مم | Φ1250 | |
أقصى قطر للشريط | مم | Φ630 | |
مغزل | المغزل من خلال قطر الفتحة | مم | Ф105 |
محور X / Z | م | 10/15 | |
X / Z سرعة اجتياز المحور السريع | م / دقيقة | 4/6 | |
يٌطعم | انتقال المحور X / Z | مم | 530/1500 |
الحد الأدنى لوحدة الإزاحة للمحور X / Z | مم | 0.001 | |
الوزن الصافي للآلة | كلغ | 5000 | |
أبعاد أداة الآلة (الطول × العرض × الارتفاع) | مم | 3700 * 1820 * 1780 | |
الطلب على الكهرباء (طاقة / تيار) | كيلوواط / أ | 20 كيلو واط / 30 أمبير |
