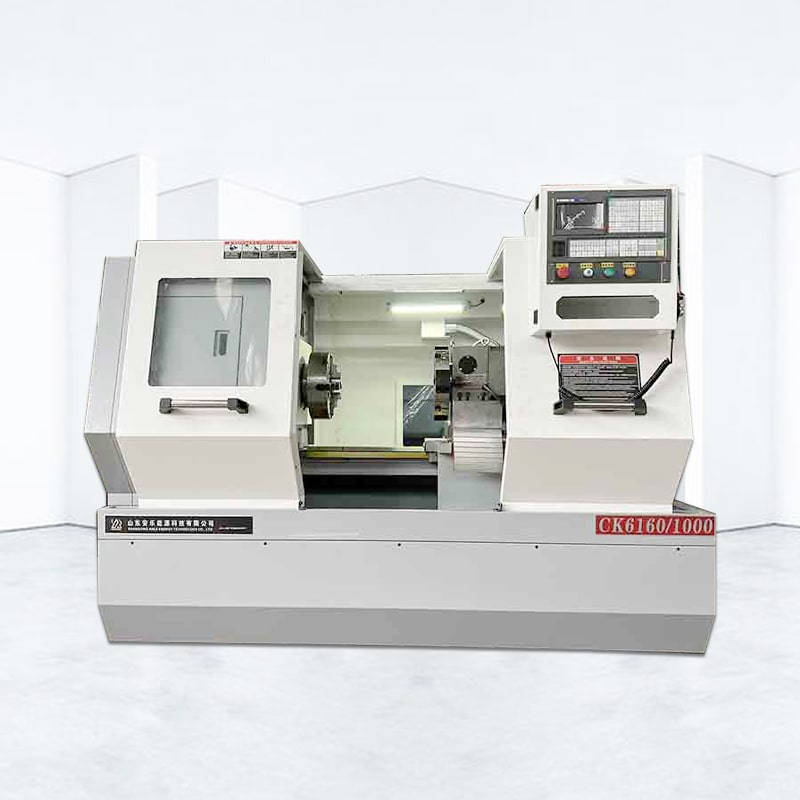

مخرطة CNC أفقية ALCK6160
ALMAZAKL CNC مثالية لمتاجر الأدوات ، تم تصميم مخرطة CK6160 CNC لتصنيع الأجزاء المعقدة في مجموعة متنوعة من المعادن والسبائك للتطبيقات الصناعية الثقيلة. لقد اكتسب سمعة طيبة من حيث الجودة والموثوقية ، فضلاً عن التنوع.
ميزات معالجة مخرطة CNC:
1. جميع الأعمدة الرئيسية لعلبة التروس لآلة CNC مخرطة يتم إخمادها بالموجات فوق الصوتية والأرضية بدقة ، بدقة عالية وضوضاء منخفضة.
3. يتم إخماد جسم سكة آلة المخرطة الأفقية CNC بالموجات فوق الصوتية وطحن CNC بدقة ، مع صلابة وقوة عالية ودقة محسنة. يتم تقطيع السرير وقضيب التوجيه والسرير معًا ، ولن يصبح حجم العربة أكثر سمكًا ، وستزداد القوة.
4. آلة مخرطة CNC الأوتوماتيكية التي تربط قضيب اللولب الكروي تتبنى المسمار الدائري الداخلي المتكامل مع دعم ومحامل كروية قطرية مسبقة التحميل. قضبان التوجيه ، براغي قضيب السحب ، إلخ. تعتمد تزييتًا أوتوماتيكيًا مركزيًا ، والذي يمكن أن يتحرك بمرونة ، ويقلل من التشوه الحراري ، ويثبت دقة النقطة.
5. إعادة تحديد موضع وحدة تغذية قضيب آلة CNC للمخرطة دقيقة.
6. يعتمد الإطار الخلفي للمخرطة CNC آلية قفل عجلة لامركزية ومواد لاصقة ، مما يجعل التثبيت أسرع. يحتوي الموصل الخلفي على جهاز لمنع المثقاب من الدوران ، وحماية الأجزاء الخلفية بشكل فعال.

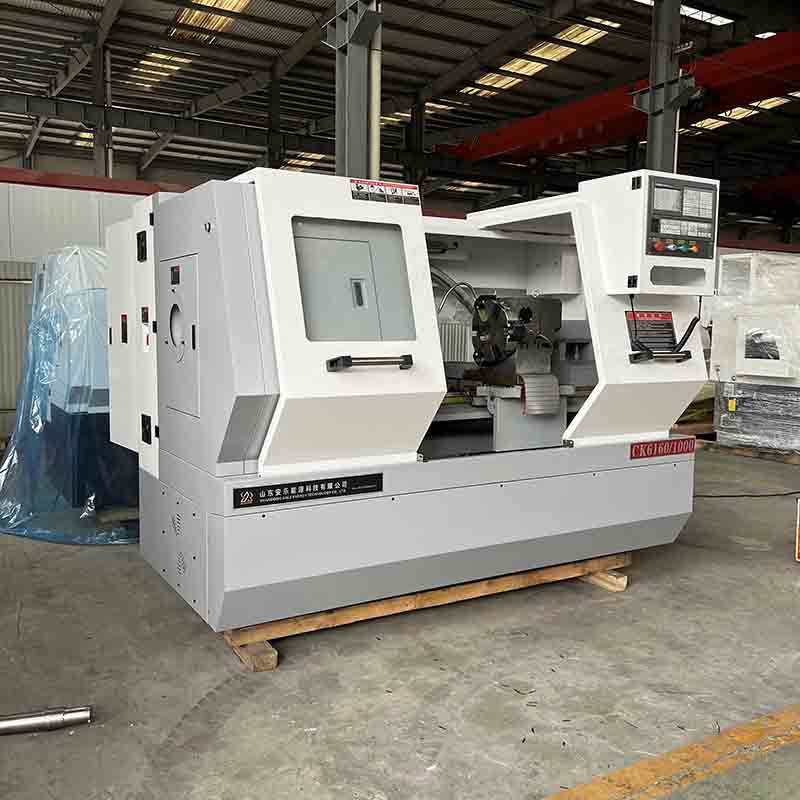

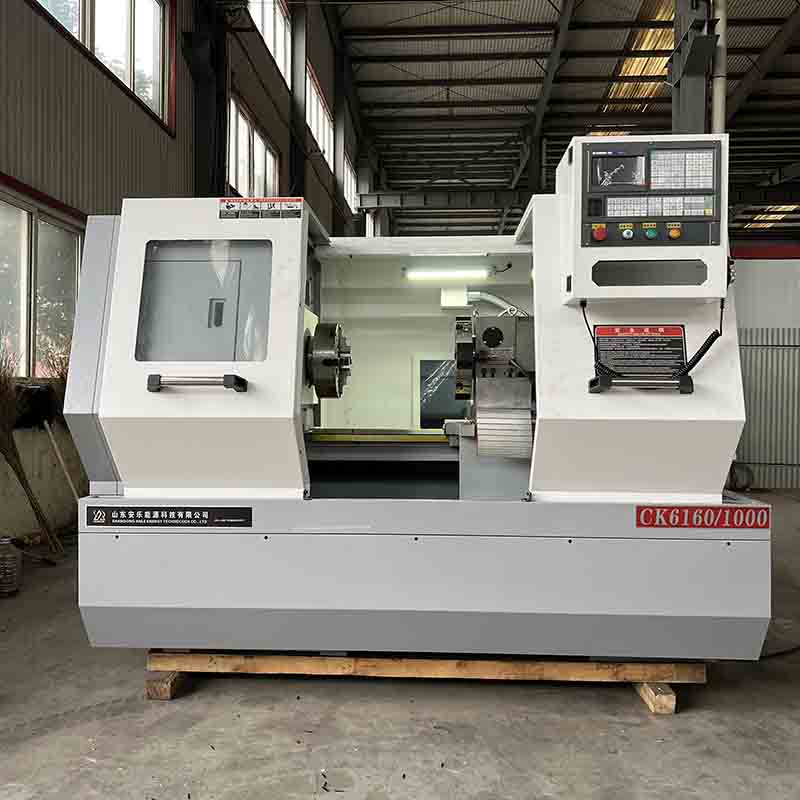

ALCK6160X1000 مخرطة CNC ذات السرير المسطح
تكوين المعدات والمعلمات
| نموذج | وحدة | ALCK6160X1000 |
| أقصى قطر دوران للسرير | مم | Φ600 |
| أقصى قطر دوران للعربة | مم | Ф310 |
| أقصى قطر للقطع | مم | Φ500 |
| أقصى طول للمعالجة | مم | 1000 |
| أقصى حد لمحور X / Z | مم | 300 / (1000/1500) |
| الحد الأدنى لوحدة الإزاحة للمحور X / Z | مم | 0.001 |
| قطر فتحة المغزل | مم | Ф82 (105/130) |
| محور X / Z | م / دقيقة | 5 / 7.5 |
| X / Z سرعة اجتياز المحور السريع | مم | 6/8 |
| دقة تحديد المواقع المتكررة لمرحلة الأداة | مم | 0.004 |
| قطر كم غراب الذيل | مم | Φ75 |
| السكتة الدماغية الأكمام Tailstock | مم | 200 |
| حجم الآلة (الطول × العرض × الارتفاع) | كيلوواط / أ | 2940 * 1400 * 1700 |
| الطلب على الكهرباء (طاقة / تيار) | 15 كيلو واط / 20 أمبير | |
| تشاك | 320 ملم تشاك يدوي ثلاثي الفك |
تطبيق مخرطة CNC ذات الفرشة المسطحة ALMAZAKL CNC
معدات الخراطة المعدنية CNC CK6160 مجهزة بنظام التحكم الرقمي GSK ، الذي يتميز بوظائف تحكم ومحاكاة بسيطة ومناسب للإنتاج المتوسط. يمكن استبداله بأنظمة CNC أكثر قوة مثل Siemens و Fanuc و KND حسب الحاجة.
