تتميز المخرطة المائلة بمحور Y متكامل للأداء والإنتاجية. يوفر المحاور Y و C مرونة أكبر ومجموعة متنوعة من العمليات عند تصنيع قطع العمل المعقدة. يعتبر خط المخرطة ذو القاعدة المائلة مثاليًا لمجموعة متنوعة من التطبيقات الصناعية.

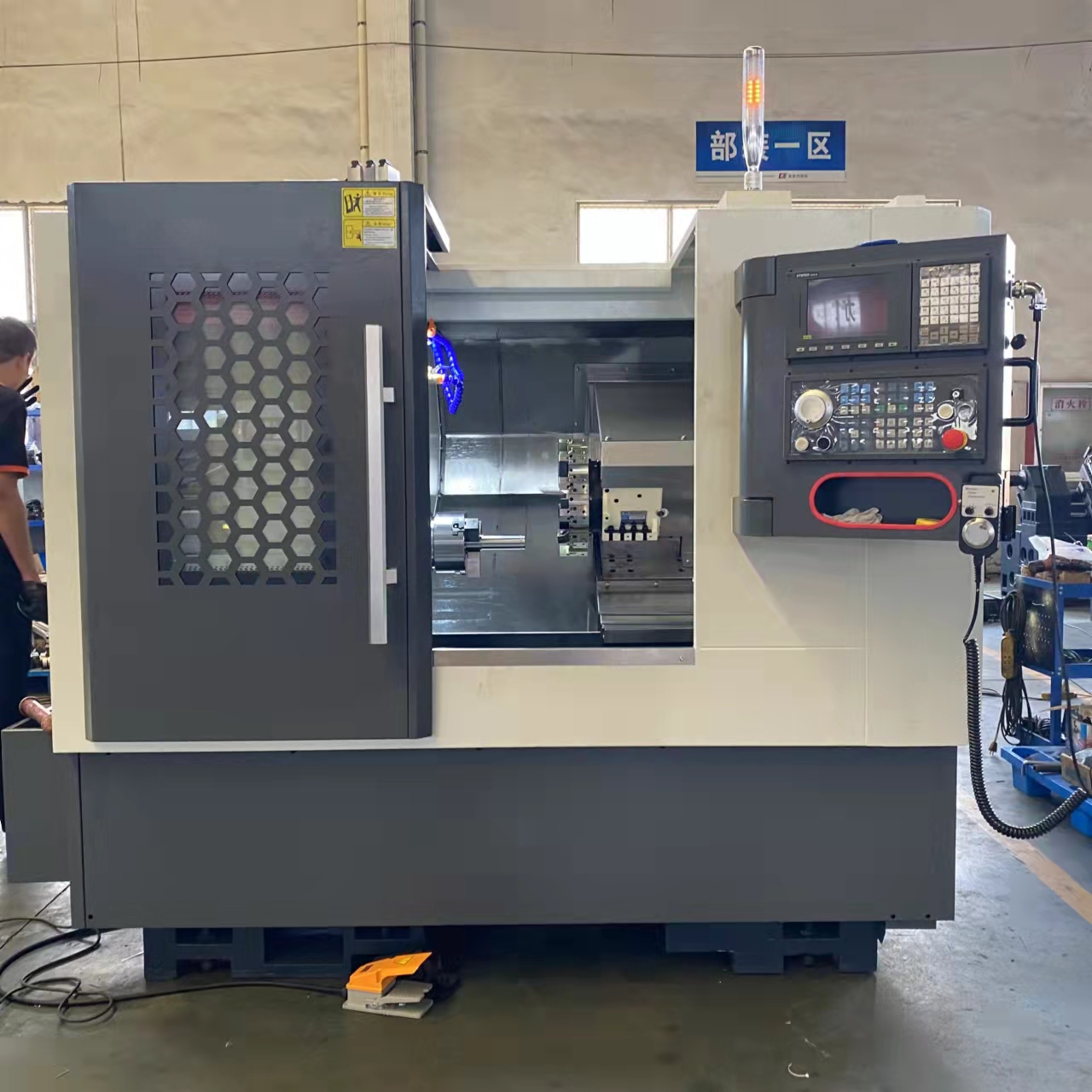

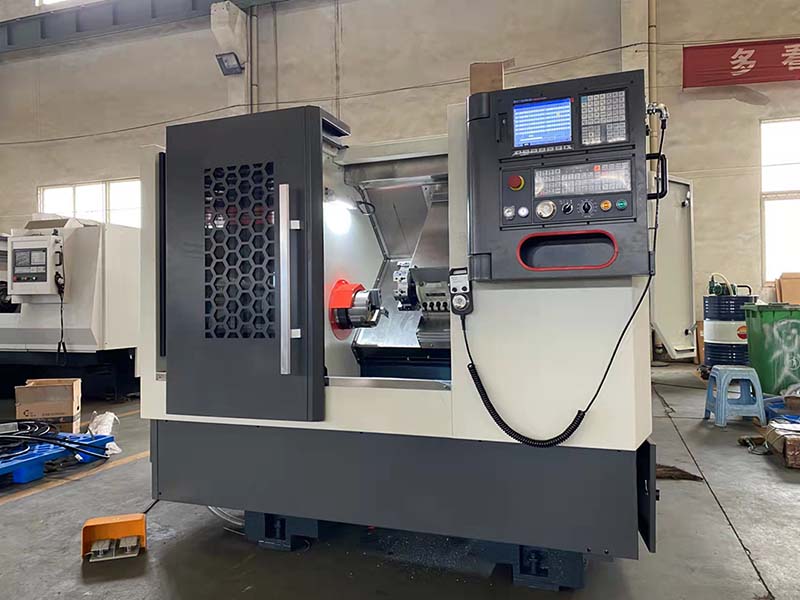

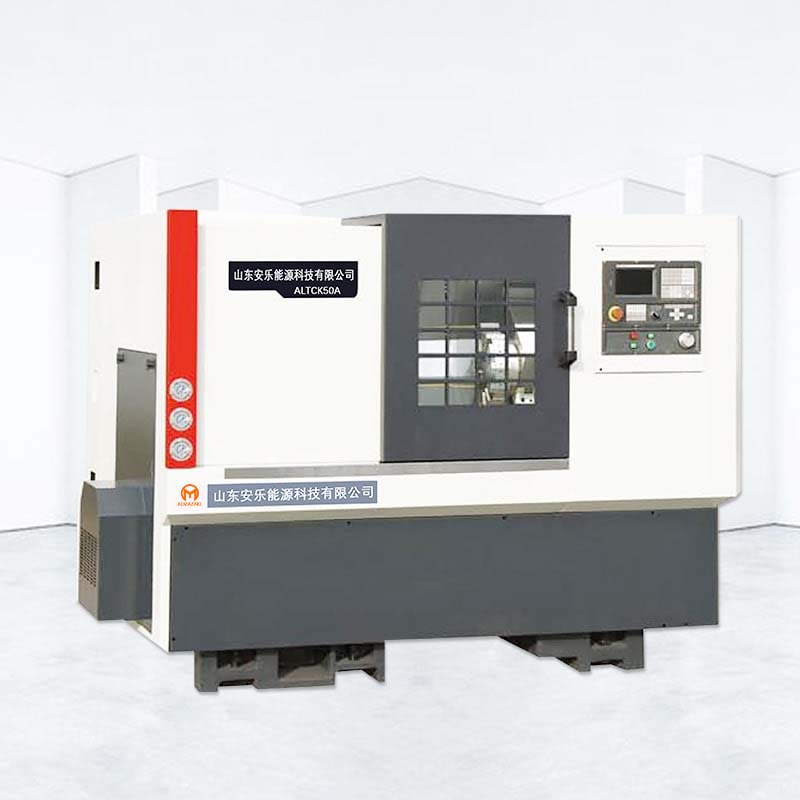

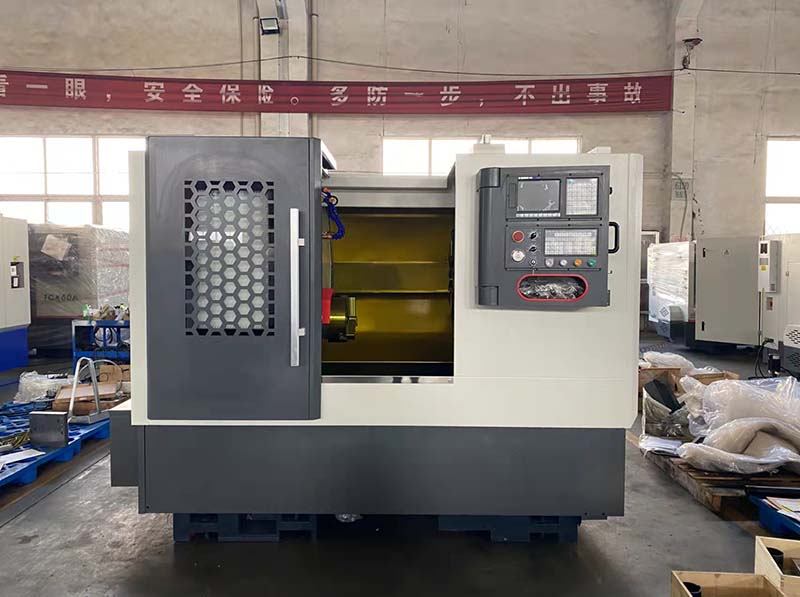

ALMAZAKLCNC مخرطة CNC ذات السرير المائل ALTCK50A مع المحور Y.
المعلمات التقنية الرئيسية
نموذج الآلة | وحدة | ALTCK50A |
أقصى قطر دوران للسرير | مم | Φ560 |
أقصى قطر للقطع (نوع القرص) | مم | Φ400 |
أقصى حد لمحور X | مم | 240 |
أقصى حد لمحور Z. | مم | 400 |
سرعة المغزل | دورة في الدقيقة | 3000 دورة في الدقيقة |
المغزل من خلال الفتحة | مم | Φ66 |
محطة برج أفقية | 8 | |
الحد الأقصى لضربة الذيل | مم | 200 |
سعة الطاقة الإجمالية | كيلو فولت أمبير | 18 |
الأبعاد (l × w × h) | مم | 2500 * 1700 * 1890 |
الوزن الكلي | كلغ | 2600 |
1. مخرطة CNC ذات هيكل سرير مائل 45 درجة مع مركز ثقل منخفض لسهولة الصيانة واستبدال قطعة العمل.
هيكل تصميم أنبوب الالتواء ، يمكن أن يتحمل ضغطًا أكبر دون تشوه ، ويوفر أقصى قدر من التخميد للاهتزاز.
2. المخرطة CNC ذات الفرشة المائلة مُجهزة بمحرك عالي المغزل ، والذي يمكن أن يلبي معظم ظروف القطع.
3. مخرطة CNC الصغيرة موديل MC مع وظيفة الأداة الديناميكية توفر قدرة تصنيع مرنة إضافية لتصنيع قطع عمل أكثر تعقيدًا بآلة واحدة.
4. نوع L هو تصميم سرير طويل يوفر طول قطع أعلى.
ستوفر آلة المخرطة الأفقية CNC صلابة فريدة من نوعها ، 1.يمكن التحكم في إنشاء ذيل مخرطة قابل للبرمجة ، ومخزون ذيل قابل للبرمجة وحركة ريشة على لوحة التحكم لسهولة الإعداد وتحديد المواقع بدقة. حركة مخزون الذيل مدفوعة بمنزلق البرج.
2. الأوتوماتيكية CNC مخرطة أداة آلة المكيف المسبق تعمل أداة الضبط المسبق للأداة بشكل فعال على تقليل اختبارات القطع مع توفير وقت المعالجة.
لأداة قياس القطر والطول. ذراع تعديل الأداة يعمل بالطاقة والمبرمجة.
مخرطة CNC مناسبة لمعالجة مختلف أجزاء المحاور الصغيرة والمتوسطة والأقراص ، ويمكنها قلب مختلف الخيوط والأقواس والأقماع والأسطح الداخلية والخارجية للأجسام الدوارة. يستخدم على نطاق واسع في معدات السباكة والصمامات والأجهزة الكهربائية والأدوات والسيارات والدراجات النارية والمحامل وغيرها من الصناعات.
