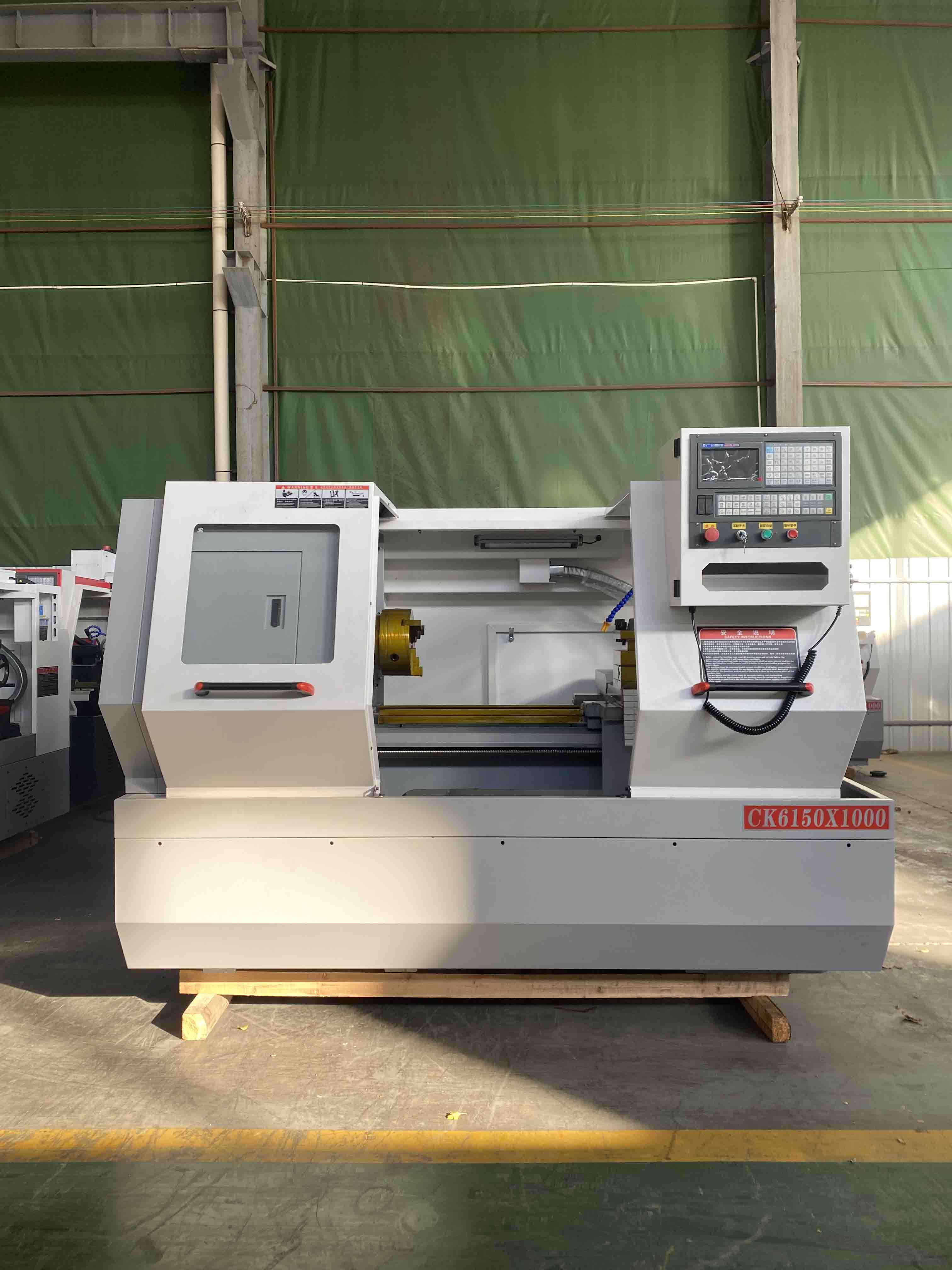

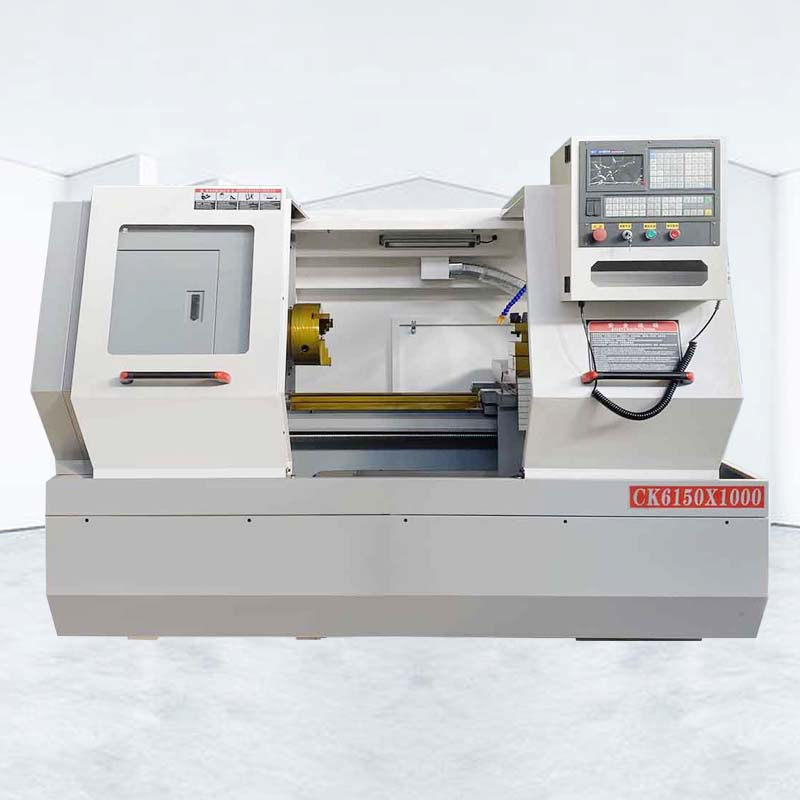

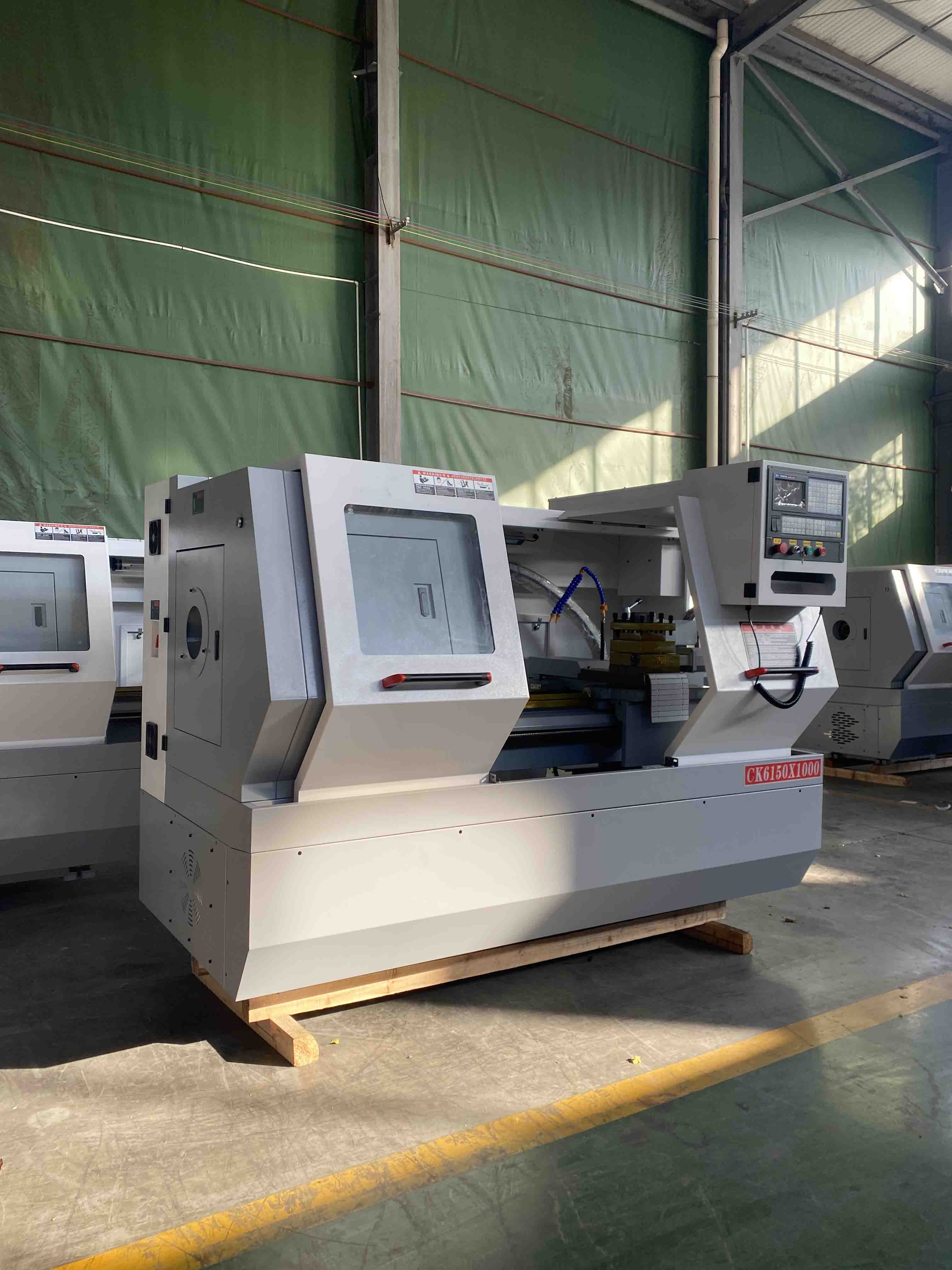

مخرطة CNC هي مخرطة CNC أوتوماتيكية بدقة عالية وكفاءة عالية. مجهزة ببرج متعدد المحطات أو برج طاقة ، فإن آلة الطاحونة الدورانية CNC لديها مجموعة واسعة من أداء المعالجة ، ويمكنها معالجة الأسطوانات الخطية ، والأسطوانات المائلة ، والأقواس والخيوط المختلفة ، والأخاديد ، والديدان ، وقطع العمل المعقدة الأخرى. لقد لعبت التعويضات واستيفاء القوس ووظائف التعويض المختلفة تأثيرًا اقتصاديًا جيدًا في الإنتاج الضخم للأجزاء المعقدة.
التكوين والمعايير الفنية
العنصر | وحدة | ALCK6150 * 1000 |
ماكس سوينغ على السرير | مم | Φ500 |
أقصى تأرجح فوق الشريحة | مم | Φ 290 |
أقصى قطر للقطع | مم | Φ500 |
أقصى طول للمعالجة | مم | 1000 |
أقصى حد لمحور X / Z | مم | 300/1000 |
الحد الأدنى لوحدة الإزاحة للمحور X / Z | مم | 0.001 |
قطر فتحة المغزل | مم | F82 |
X / Z سرعة اجتياز المحور السريع | م / دقيقة | 6/8 |
قطر كم غراب الذيل | مم | F65 |
ضربة الأكمام Tailstock | مم | 130 |
وزن | كلغ | 2500 |
حجم الآلة | مم | 3030 * 1600 * 2050 |
مخرطة CNC مركز تحول CNC ذو الدقة العالية والصلابة العالية يتبنى هيكل سرير من النوع الأفقي العالي والمنخفض ، ومغزل ميكانيكي أفقي وعالي الصلابة من نوع الصندوق ، وبرج مؤازر اختياري بـ 12 محطة وبرج طاقة بـ 12 محطة وطاقة مع Y- وظيفة المحور برج ، حماية خارجية متكاملة ونظام حماية داخلي كامل مستقل ،
ثبات عالي ، من خلال تحليل العناصر المحدودة العميقة لتحسين هيكل الضلع الداخلي للقاعدة ، تكون صلابة القاعدة أفضل ، والتشوه أكثر استقرارًا ، وموجة الاهتزاز أقل. المسبوكات الرئيسية خالية من الإجهاد الداخلي. بعد الشيخوخة الاصطناعية والشيخوخة الطبيعية ، يتم تحسين معايير الدقة والجودة. تجمع معالجة مخرطة CNC بين الصلابة والدقة والاستقرار وحماية البيئة. إنه اختيار موثوق به للتصنيع الراقي.
السرعة والدقة العالية هي الأهداف الأبدية لتطوير المحور الثالث لمخرطة CNC. مع التطور السريع للعلوم والتكنولوجيا ، يتم تسريع سرعة استبدال المنتجات الكهروميكانيكية ، كما أن متطلبات الدقة وجودة سطح معالجة الأجزاء أعلى وأعلى.
من أجل تلبية احتياجات هذا السوق المعقد والمتغير ، تتطور مخرطة CNC الأوتوماتيكية الحالية في اتجاه القطع عالي السرعة والقطع الجاف والقطع شبه الجاف ، وتتحسن دقة المعالجة باستمرار.
من ناحية أخرى ، التطبيق الناجح للمغازل الكهربائية والمحركات الخطية ، محامل الكرة الخزفية ، أزواج لولبية كروية عالية السرعة منخفضة الحرارة مع تبريد داخلي مجوف عالي الدقة وتبريد صامولة كروي قوي ، وأزواج توجيه خطية مع كرة أقفاص ومكونات وظيفية أخرى لأدوات الماكينة إن إطلاق السوق أيضًا خلق ظروفًا لتطوير مخرطة CNC ذات القاعدة المسطحة إلى السرعة والدقة العالية.
تستخدم مخرطة CNC الأفقية لخراطة أبعاد محورية طويلة أو أجزاء قرص صغيرة.
