قطع عمل تصنيع مخرطة CNC ذات القاعدة المسطحة: مناسبة للمعالجة الخشنة والتشطيب للأعمدة الصغيرة والمتوسطة الحجم وأجزاء الأقراص. إنها مناسبة لتصنيع الأجزاء الكبيرة والمتوسطة من الفولاذ والحديد الزهر والمعادن غير الحديدية.
ميزات معالجة مخرطة CNC
1. يعتمد المغزل على محامل دحرجة عالية الدقة ، ويستخدم القرص الدوار عالي الدقة محركًا لولبيًا كرويًا عالي الدقة ، والذي يتميز بأداء ديناميكي جيد وموضع دقيق.
2. إن سكة التوجيه لآلة المخرطة CNC مصنوعة من الحديد الزهر المقاوم للاهتراء ، والذي تم إخماده بواسطة تردد الصوت ولديه صلابة أعلى من HRC45 ، والتي يمكن أن تضمن ثبات طويل الأمد لدقة المعالجة.
تكوين المعدات والمعلمات

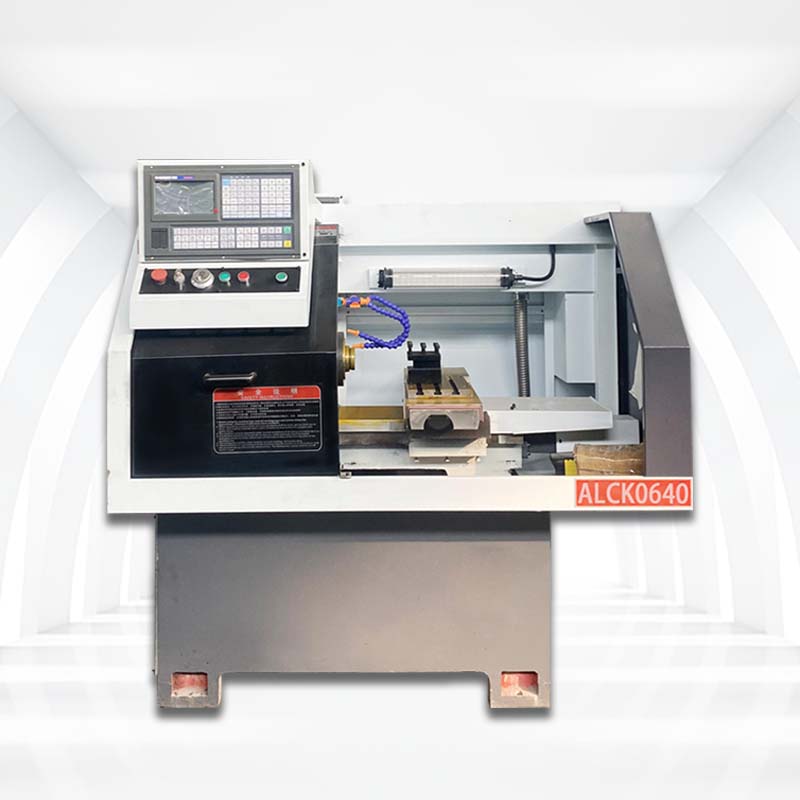

العنصر | وحدة | ALCK0640 |
ماكس سوينغ على السرير | مم | Φ 250 |
أقصى تأرجح فوق الشريحة | مم | Φ120 |
قطر فتحة المغزل | مم | Φ48 |
مع قضيب سحب ظرف مجوف من خلال الفتحة | مم | Φ40 |
حد سرعة المغزل | دورة في الدقيقة | 3000 |
Z السكتة الدماغية | مم | 220 |
دقة تحديد موضع المحور X | مم | 0.01 |
دقة تحديد موضع المحور Z. | مم | 0.01 |
الأبعاد (الطول × العرض × الارتفاع) | مم | 1620 × 1340 × 1680 مم |
نظام التحكم | GSKTB3 |
ورشة تجميع مخرطة CNC
لدينا مخرطة CNC ذات السرير المسطح ، مخرطة CNC ذات السرير المائل.
ميزة آلة مخرطة CNC الأفقية
1.آلة مخرطة CNC الأوتوماتيكية تتميز مخرطة CNC ذات السرير المسطح باستقرار عمل جيد وقدرة تحمل قوية.
2 إن سكة توجيه المخرطة CNC مصبوبة بحديد الزهر المقاوم للاهتراء وتنتهي بتبريد وتلطيف أسرع من الصوت لضمان دقة تشغيل مستقرة على المدى الطويل وعمر خدمة.
3.مخرطة CNC ذات القاعدة المسطحة- المحور X- يتبنى تصميم هيكل خط ثلاثي النقاط بخط رباعي النقاط / محور Z لولبي لضمان مسار أكثر سلاسة دون تأثير جانبي أثناء العمل.
تطبيق مخرطة CNC الأفقية
مجالات تطبيق تكنولوجيا CNC: إن أهم ما في تقنية CNC هو بشكل أساسي للآلات والعفن والإلكترونيات والصناعات الكهربائية والصناعات الخفيفة وغيرها من الصناعات.
